Co znajdziesz w tym poradniku od Śruby?

• Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)
• Rodzaje i typy (Różnice w materiałach: stal vs alu, technologie produkcji)
• Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)
• Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)
• Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Co to jest i jak działa? Fizyka, budowa i rola w układzie

Zacznijmy od podstaw, bo bez zrozumienia fizyki, nie zrozumiesz, dlaczego motocykl się zatrzymuje. Hamowanie to nic innego jak kontrolowana transformacja energii. Kiedy jedziesz 200 km/h, masz masę energii kinetycznej. Wciśnięcie klamki czy pedału powoduje, że ta energia nie znika – ona musi się w coś zamienić. I tu wchodzi układ hamulcowy, który zamienia energię ruchu w energię cieplną. Tarcie klocków o tarczę generuje ogromne ilości ciepła, które musi zostać szybko rozproszone, aby układ nie stracił skuteczności (fenomen fadingu, o którym za chwilę).

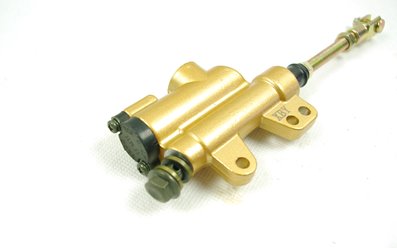

Budowa wewnętrzna układu jest zaskakująco prosta, oparta na prawie Pascala. Masz pompę (master cylinder), która jest niczym innym jak tłokiem przesuwającym płyn hydrauliczny. Wciskasz klamkę, a ten mały tłoczek generuje ogromne ciśnienie w nieściśliwym płynie hamulcowym. Płyn ten, poprzez przewody (najlepiej w oplocie stalowym, żeby się nie rozszerzały pod ciśnieniem), dociera do zacisku. Zacisk to jest serce układu. W środku zacisku, ciśnienie płynu naciska na większe tłoczki, które z kolei dociskają klocki do tarczy. Prosta zasada, ale wymaga perfekcyjnej precyzji wykonania.

Rola układu hamulcowego wykracza poza samo zatrzymywanie. Chodzi o modulację, czyli zdolność do precyzyjnego dozowania siły hamowania. W motocyklu, gdzie balans i przyczepność są na granicy, możliwość subtelnej kontroli nacisku na klamkę decyduje o tym, czy wejdziesz w zakręt idealnie, czy wylecisz w krzaki. Nowoczesne systemy, takie jak ABS, czy systemy zintegrowane (CBS), tylko wspomagają tę modulację, ale bazują na tej samej, starej i sprawdzonej hydraulice. Pamiętajcie, że układ przedni odpowiada za 70-90% siły hamowania, w zależności od geometrii i stylu jazdy, więc to na nim skupiamy największą uwagę.

Rodzaje i typy komponentów – co jest na rynku?

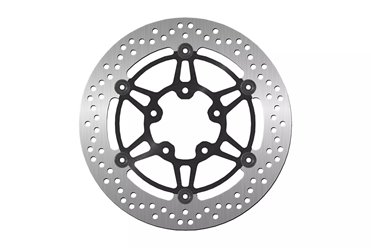

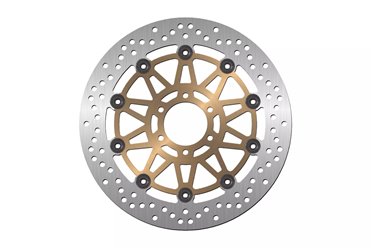

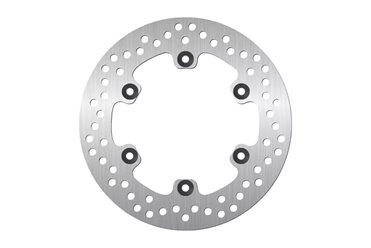

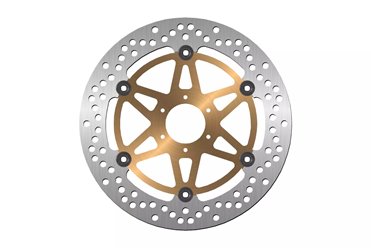

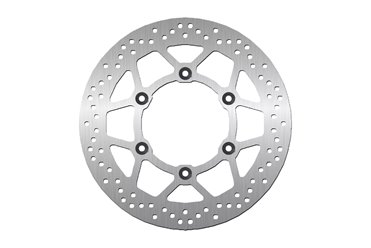

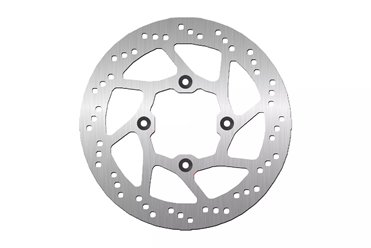

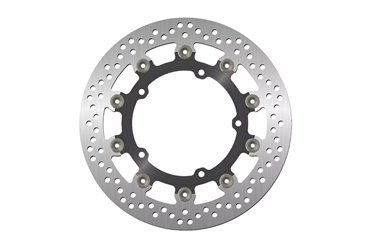

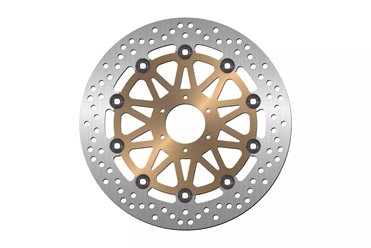

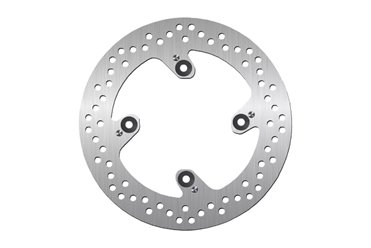

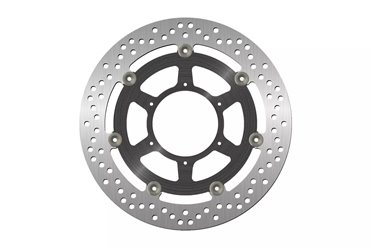

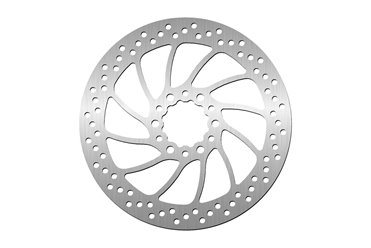

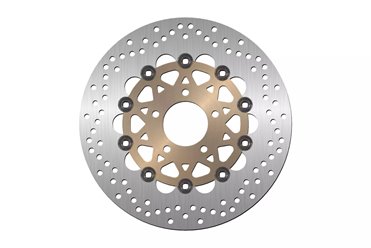

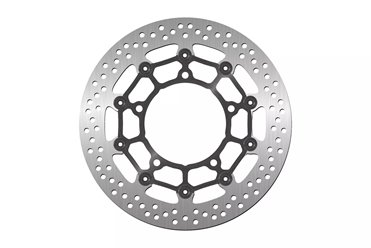

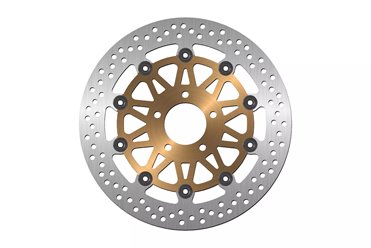

Tarcze hamulcowe: pływające, stałe i materiały

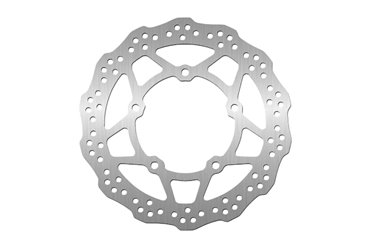

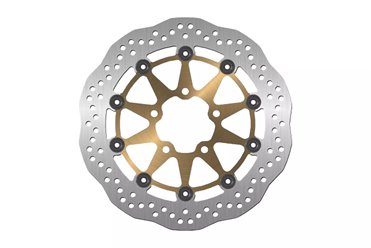

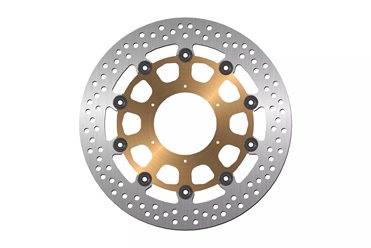

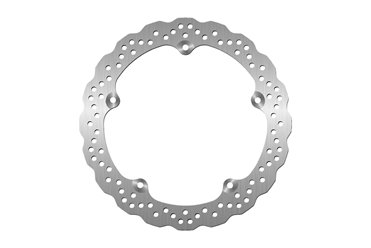

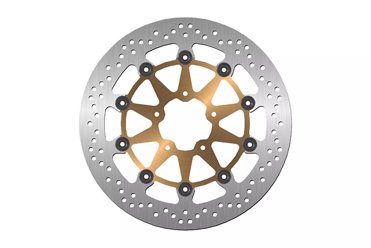

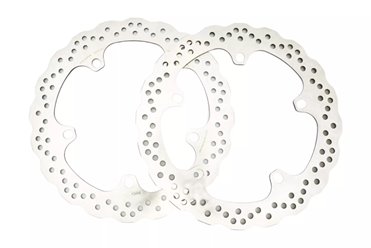

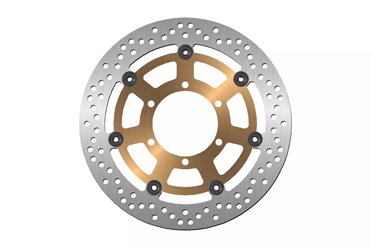

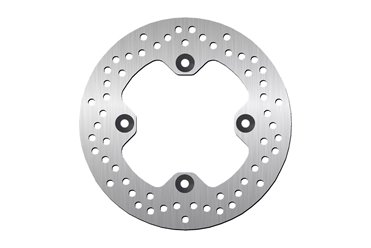

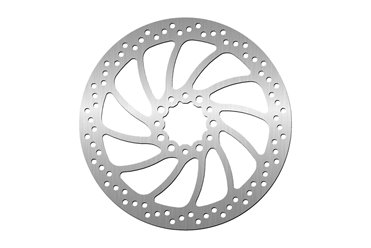

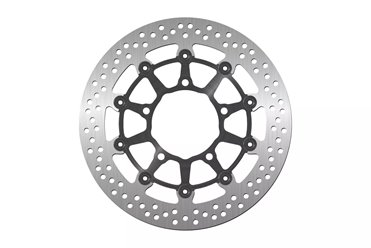

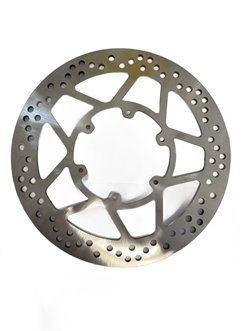

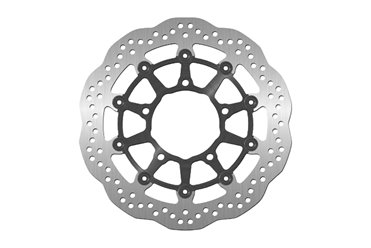

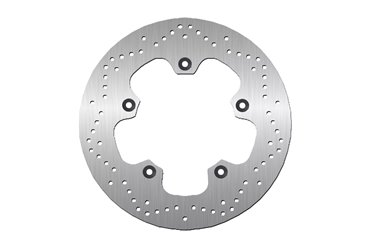

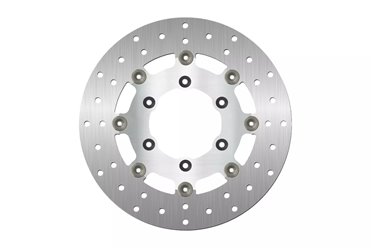

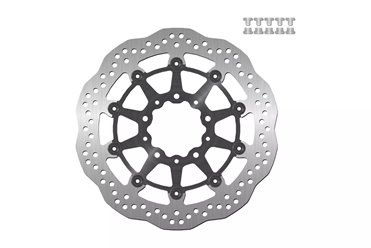

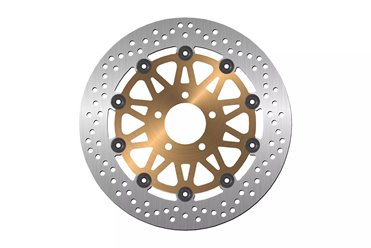

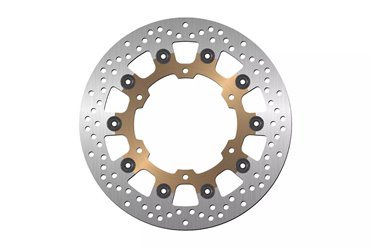

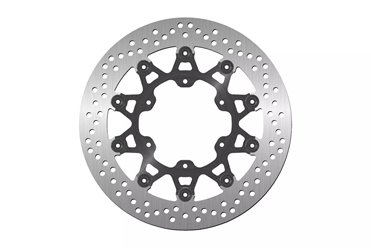

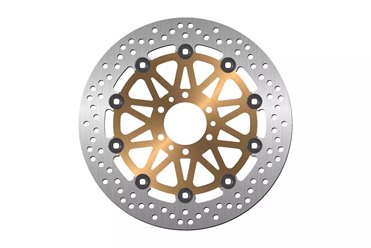

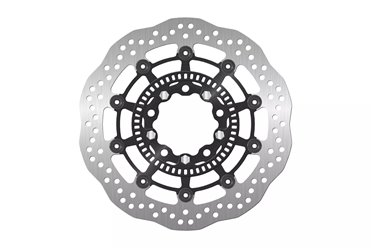

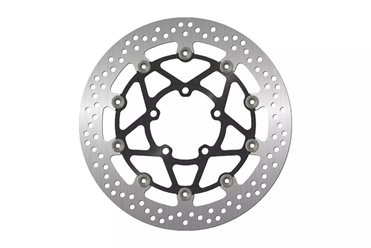

Na rynku mamy dwa główne typy tarcz: stałe i pływające (lub półpływające). Tarcza stała jest na sztywno przykręcona do piasty. Jest tania i prosta, ale ma problem z rozszerzalnością cieplną. Kiedy tarcza się nagrzewa, może się wypaczyć, co prowadzi do drgań i nierównomiernego zużycia klocków. Z kolei tarcze pływające, jak ta Tarcza hamulcowa NG przód | NG1682X, składają się z dwóch części: wewnętrznego nośnika (często aluminium, dla redukcji masy nieresorowanej) i zewnętrznego pierścienia ciernego, połączonych ze sobą za pomocą nitów (tzw. pływaków). Dzięki temu pierścień cierny może się swobodnie rozszerzać termicznie i minimalizować ryzyko odkształceń.

Jeśli chodzi o materiały, standardem jest stal nierdzewna, która zapewnia dobrą trwałość i odporność na korozję. W sporcie pojawiają się tarcze żeliwne (lepiej odprowadzają ciepło i dają lepszy „feeling”) oraz, w najwyższej klasie, tarcze karbonowo-ceramiczne (tylko na tor, wymagają bardzo wysokiej temperatury pracy). Dla przeciętnego Kowalskiego i większości motocykli, dobrej jakości stal nierdzewna, najlepiej w konfiguracji pływającej, to jest to, czego potrzebujecie. Pamiętajcie, że geometria nacięć i otworów w tarczy ma za zadanie nie tylko odprowadzać ciepło, ale też usuwać gazy powstające podczas tarcia oraz wodę i brud.

Klocki hamulcowe: organiczne, spiekane i ceramiczne

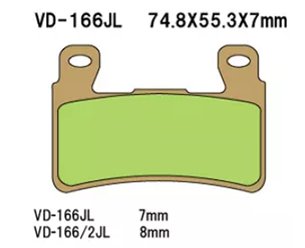

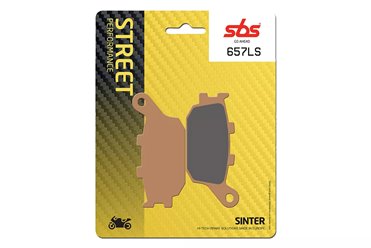

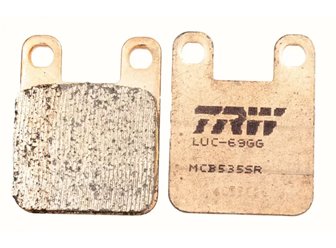

Wybór klocków to decyzja strategiczna. Klocki organiczne (miękkie) są ciche, delikatne dla tarcz i dobrze sprawdzają się w niskich temperaturach – idealne do jazdy miejskiej lub lekkiej turystyki. Ich wadą jest szybkie zużycie i spadek skuteczności przy ekstremalnym obciążeniu termicznym. Klocki spiekane (spiek metaliczny) to najczęściej wybierany kompromis: mają wyższy współczynnik tarcia, są odporne na fading i świetnie radzą sobie z dużym obciążeniem. Wymagają jednak wyższej temperatury pracy i mogą być bardziej agresywne dla tarcz. Klocki ceramiczne to zazwyczaj domena sportu i high-endu, oferujące stabilność termiczną i świetną skuteczność.

Zawsze dobierajcie klocki pod kątem przeznaczenia motocykla. Nie ma sensu montować super-agresywnych klocków spiekanych do małego skutera, bo będą piszczeć i zużywać tarczę szybciej niż to konieczne. Z drugiej strony, jeśli latasz sportem po górskich przełęczach, klocki organiczne to proszenie się o kłopoty. Pamiętaj, że klocki muszą być kompatybilne z materiałem tarczy. Niektóre mieszanki spiekane nie dogadują się z tanimi tarczami, co prowadzi do szybkiego zużycia obu elementów.

Bębny i inne rozwiązania

Choć tarcze dominują, w starszych maszynach, małych skuterach i motocyklach o małej mocy wciąż spotkamy hamulce bębnowe. Jak to działa? Zamiast tarczy i zacisku, mamy bęben, wewnątrz którego rozprężają się szczęki (jak te Szczęki hamulcowe widoczne na zdjęciu), dociskając okładziny do wewnętrznej powierzchni bębna. Zaletą jest niska cena, odporność na brud i zamknięta konstrukcja. Wady? Fatalne odprowadzanie ciepła, brak modulacji i szybki spadek skuteczności po nagrzaniu. Dlatego bębny stosuje się głównie z tyłu, gdzie siła hamowania jest mniejsza.

Na co zwrócić uwagę? Normy, pasowanie i jak odróżnić podróbkę

Normy i parametry – nie kupuj kota w worku

Kupując elementy układu hamulcowego, musicie patrzeć na normy, a nie tylko na cenę. Płyn hamulcowy musi spełniać normę DOT (np. DOT 4 lub DOT 5.1). Kluczowy jest punkt wrzenia. Płyn hamulcowy jest higroskopijny, czyli chłonie wilgoć z powietrza. Z czasem jego temperatura wrzenia spada. Jeśli płyn się zagotuje, w układzie powstają pęcherzyki pary, a para jest ściśliwa. Wciskasz klamkę i... nic się nie dzieje. Dlatego płyn DOT 4, który ma minimum 230°C suchego punktu wrzenia, musi być wymieniany co 1-2 lata, nawet jeśli motocykl stoi. Klocki i tarcze powinny mieć homologacje ECE R90 – to gwarantuje, że ich parametry są co najmniej równe oryginalnym częściom.

Pasowanie i tolerancje to kolejny krytyczny punkt, zwłaszcza przy tarczach. Tarcza ma określoną minimalną grubość (MIN TH). Jeśli tarcza jest cieńsza niż ta wartość, musi iść do kosza. Cieńsza tarcza słabiej rozprasza ciepło i jest bardziej podatna na pęknięcia. Przy klockach, zwróćcie uwagę na grubość okładziny. Producenci podają też współczynnik tarcia (np. FF, GG, HH). HH to sportowy, agresywny materiał o wysokim współczynniku tarcia zarówno na zimno, jak i na ciepło. Zawsze upewnijcie się, że Części zamienne, które kupujecie, są dedykowane do Waszego modelu motocykla, bo różnice w wymiarach (średnica tarczy, rozstaw otworów, kształt klocka) są minimalne, ale krytyczne.

Wojna z podróbkami – jak nie dać się oszukać?

Rynek zalewają podróbki, zwłaszcza tanie klocki i tarcze z Azji. Jak to poznać? Po pierwsze, cena. Część o 70% tańsza niż markowy zamiennik nie jest cudem techniki, jest śmieciem. Po drugie, jakość wykonania. Podróbki mają często nierówno przycięte okładziny, brak fazowania, a blacha nośna jest słabej jakości i ma źle wybite otwory. W przypadku tarcz, zwróćcie uwagę na wykończenie powierzchni i jakość nitów w tarczach pływających. Podróbki często mają gorszą stal, która szybko koroduje i zużywa się nierównomiernie.

Najważniejsza jest jednak etykieta i opakowanie. Renomowani producenci dbają o to, by ich produkty były odpowiednio zabezpieczone, miały czytelne kody kreskowe i logo. Jeśli kupujesz klocki, a na pudełku brakuje numeru homologacji ECE R90, albo logo producenta wygląda, jakby było drukowane w piwnicy – odpuść. Hamulce to nie jest miejsce na eksperymenty. Podróbka może pęknąć, odpaść, albo się zagotować, a wtedy jedyne, co Cię zatrzyma, to drzewo. Zawsze kupujcie w sprawdzonych sklepach, które gwarantują pochodzenie towaru.

Montaż i Serwis – klucz do długowieczności

Wymiana klocków i tarcz – czystość to podstawa

Wymiana klocków to jedna z najczęściej wykonywanych czynności serwisowych. Zanim zaczniesz, przygotuj sobie chemię: środek do czyszczenia hamulców (brake cleaner) i smar do tłoczków (np. ceramiczny lub miedziowy, ale tylko tam, gdzie smarowanie jest wymagane, np. na prowadnicach klocków). Kluczowe jest cofnięcie tłoczków bez uszkadzania uszczelnień. Używaj specjalnych rozpieraków, a nie śrubokręta. Przed cofnięciem tłoczka, poluzuj korek zbiorniczka wyrównawczego, bo płyn się cofnie. Jeśli płyn jest stary, lepiej go odessać, żeby stary, brudny płyn nie cofnął się do pompy.

Montując nowe klocki, pamiętaj o smarowaniu prowadnic i tylnej części klocka (jeśli producent to zaleca, aby zredukować piszczenie). Nigdy, przenigdy nie smaruj powierzchni ciernej! Po włożeniu klocków i zabezpieczeniu ich sprężynkami/zawleczkami, musisz "napompować" hamulec. Kilka razy wciśnij klamkę, aż poczujesz opór. Dopiero wtedy możesz ruszyć. Nowe klocki wymagają dotarcia (docieranie trwa zazwyczaj 100-200 km). W tym czasie unikaj gwałtownego i długotrwałego hamowania, które mogłoby przegrzać niedopasowane jeszcze klocki i tarcze.

Odpowietrzanie układu – moment dokręcania i chemia warsztatowa

Największym wrogiem układu hydraulicznego jest powietrze. Powietrze w układzie sprawia, że klamka staje się "gąbczasta" i spada siła hamowania. Odpowietrzanie to proces usuwania tego powietrza. Zaczynamy od najdalszego zacisku (jeśli masz układ zintegrowany) lub po prostu od zacisku. Używamy klucza dynamometrycznego do dokręcania odpowietrznika – zbyt słabo, będzie ciekło; zbyt mocno, urwiesz go. Zazwyczaj jest to bardzo mały moment, rzędu 6-8 Nm.

Pamiętaj o odpowiednim momencie dokręcania śrub zacisku (często jest to 30-45 Nm, ale zawsze sprawdzaj w manualu!) i śrub tarczy. Śruby tarczy są często zabezpieczane klejem do gwintów (np. Loctite o średniej sile). Nie zapomnij też o wymianie płynu hamulcowego. Jak wspominałem, płyn chłonie wodę. Woda w układzie obniża punkt wrzenia i powoduje korozję wewnętrznych elementów zacisku i pompy. Stosuj tylko świeży płyn z nowo otwartej butelki, bo płyn wystawiony na działanie powietrza już chłonie wilgoć.

Objawy zużycia – kiedy wymienić i co się stanie, gdy zaniedbasz?

Diagnostyka: Piszczenie, wibracje i miękka klamka

Każdy motocyklista powinien być wyczulony na sygnały wysyłane przez hamulce. Jeśli klocki piszczą, może to być wynik wibracji. Czasem pomaga smarowanie prowadnic, czasem trzeba wymienić klocki na inny materiał. Jeśli jednak słyszysz metaliczny zgrzyt, to znak, że okładzina skończyła się i trzesz o tarczę blachą nośną. To natychmiastowy stop i wymiana, bo ryzykujesz zniszczeniem tarczy.

Wibracje podczas hamowania to z kolei niemal pewny znak, że tarcza jest krzywa (bicie boczne) lub ma nierównomierne zużycie powierzchni. Wypaczenie tarczy może być spowodowane przegrzaniem (np. po długim zjeździe z gór) lub nieprawidłowym dokręceniem śrub. Zawsze zmierz bicie tarczy czujnikiem zegarowym. Jeśli przekracza 0.1 mm, tarcza jest do wymiany. Miękka, gąbczasta klamka to z kolei wina powietrza w układzie, skrajnie zużytego płynu (gotowanie się) lub uszkodzonych uszczelnień w pompie lub zacisku.

Co się stanie, jak zaniedbasz układ?

Zaniedbanie układu hamulcowego to nie tylko ryzyko braku zatrzymania. To także lawina kosztów. Jeśli doprowadzisz do zniszczenia okładzin i będziesz tarł blachą po tarczy, nowa tarcza jest gwarantowana. Jeśli nie wymienisz płynu, woda w nim zawarta spowoduje korozję tłoczków i cylindrów w zacisku. Tłoczki zaczną się blokować, co prowadzi do ciągłego tarcia, przegrzewania tarczy i w końcu do konieczności regeneracji lub wymiany całego zacisku.

Najgorszy scenariusz, czyli tzw. fading, to utrata skuteczności hamowania z powodu przegrzania. Może to być wynik zagotowania płynu, ale także zbyt intensywnego używania hamulca z klockami o niskiej odporności termicznej. W efekcie, motocykl przestaje zwalniać, a Ty tracisz kontrolę. Pamiętajcie, że układ hamulcowy to system naczyń połączonych. Tarcza, klocki, zacisk, płyn – wszystko musi działać w idealnej harmonii. Nie oszczędzajcie na tym. Regularne przeglądy, wymiana płynu i montaż dobrych jakościowo Części zamiennych to podstawa bezpieczeństwa. Wróćcie na Start i zadbajcie o swoje maszyny!
