Co omówimy w tym przewodniku?

• Jak mechanicznie i elektrycznie działa stacyjka w motocyklu.
• Jakie są różnice między prostymi stacyjkami a kompletnymi zestawami zamków.
• Na co patrzeć przy zakupie, aby nie kupić złomu.
• Instrukcja montażu krok po kroku i niezbędna chemia warsztatowa.
• Typowe objawy zużycia i co grozi za zignorowanie problemu.

Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)

Stacyjka – centrum dowodzenia zasilaniem

Zacznijmy od podstaw, bo bez zrozumienia fizyki nie ma mowy o dobrym serwisie. Stacyjka to nic innego jak wielopozycyjny przełącznik elektryczny, który jest zabezpieczony mechanicznym bębenkiem na klucz. Jego główną rolą jest sekwencyjne włączanie różnych obwodów elektrycznych motocykla. W pozycji "OFF" wszystkie kluczowe obwody są przerwane – zapłon i zasilanie główne są odcięte. Kiedy przekręcamy kluczyk w pozycję "ON" lub "ACC" (akcesoria), stacyjka za pomocą wewnętrznych styków zwiera odpowiednie piny, dostarczając prąd do modułu zapłonowego, pompy paliwa, świateł i wskaźników. To jest ten moment, gdy motocykl „ożywa”.

Wewnątrz stacyjki, poza skomplikowanym bębenkiem z zapadkami (którego zadaniem jest utrudnienie kradzieży), znajduje się moduł elektryczny. Składa się on z tarczy obrotowej i nieruchomych styków. Obrót klucza powoduje przesunięcie tarczy, która łączy lub rozłącza piny w określonej kolejności. Kluczowe jest, aby styki te były wykonane z materiałów o niskiej rezystancji i dużej odporności na iskrzenie, ponieważ przez stacyjkę często płynie spory prąd, zwłaszcza w obwodzie zasilania głównego. Jeżeli styki się przepalą lub zaśniedzieją, mamy do czynienia z klasycznym "brakiem kontaktu", który objawia się migającymi kontrolkami lub całkowitym brakiem reakcji po przekręceniu kluczyka.

W nowoczesnych maszynach rola stacyjki jest jeszcze bardziej złożona, ponieważ często jest ona zintegrowana z systemem immobilizera. W takim przypadku, oprócz standardowego przełącznika mechaniczno-elektrycznego, wbudowany jest również czytnik transpondera (antenka wokół bębenka). Dopiero prawidłowe rozpoznanie kodu klucza przez ten czytnik pozwala modułowi sterującemu (ECU) odblokować zapłon i wtrysk. Wymiana takiej stacyjki jest o wiele bardziej skomplikowana i często wymaga przeprogramowania kluczy w serwisie, ale w większości popularnych motorowerów i skuterów, jak na przykład Stacyjka do skutera GY6 139QMB, mamy do czynienia z prostszym, czysto mechanicznym i elektrycznym rozwiązaniem, które wymaga jedynie precyzyjnego podłączenia kostki.

Rodzaje i typy (Różnice w materiałach: stal vs alu, technologie produkcji)

Zestaw czy pojedyncza stacyjka? Oto jest pytanie

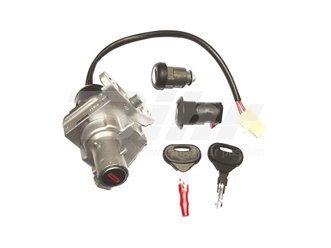

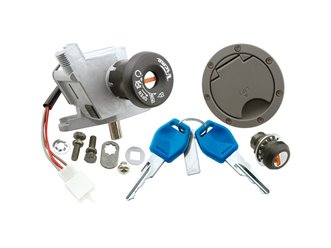

Na rynku części zamiennych spotkacie się z dwoma głównymi typami produktów. Pierwszy to sama stacyjka, czyli bębenek z obudową i kostką elektryczną. Drugi, znacznie popularniejszy, to kompletny zestaw zamków. W skład takiego zestawu wchodzi zazwyczaj stacyjka, korek wlewu paliwa oraz zamek kanapy/schowka – wszystko obsługiwane jednym, wspólnym kluczem. W przypadku wymiany ze względu na zużycie, często opłaca się kupić cały zestaw, zwłaszcza jeśli klucze są już wyrobione, a bębenek w korku paliwa zaczyna się zacinać. Wymieniając wszystkie elementy na raz, zapewniamy sobie spokój na lata i eliminujemy konieczność żonglowania dwoma czy trzema kluczami.

Różnice w materiałach są kluczowe dla trwałości. Profesjonalne, droższe stacyjki mają obudowy wykonane z wytrzymałych stopów aluminium lub cynku (ZnAl) i bębenki ze stali hartowanej. Tanie zamienniki często używają słabszych stopów, które są bardziej podatne na korozję i mechaniczne uszkodzenia, zwłaszcza gdy ktoś próbuje się do nich włamać lub po prostu używa klucza jak młotka. Co gorsza, w tanich produktach jakość styków elektrycznych jest niska. Zamiast miedzi powlekanej srebrem, możemy dostać zwykłą blaszkę, która szybko się przegrzewa i wypala. Dlatego, wybierając stacyjkę do motoroweru, takiego jak Barton Fighter 2, warto postawić na sprawdzonego dostawcę, który gwarantuje jakość wykonania mechanizmu wewnętrznego.

Warto również zwrócić uwagę na technologię blokady kierownicy, która często jest zintegrowana ze stacyjką. W prostszych konstrukcjach jest to mechaniczny trzpień wysuwany przez bębenek w odpowiedniej pozycji. W droższych motocyklach, a czasem i w nowszych motorowerach (np. Barton Falcon 50/125), stosuje się dodatkowe systemy zabezpieczające, czasem sterowane elektromagnesem. Niezależnie od technologii, kluczowe jest, aby trzpień blokady działał płynnie i precyzyjnie. Jeśli czujesz, że blokada wchodzi z oporem, nie smaruj jej byle czym! Użyj suchego smaru teflonowego lub grafitu w sprayu, aby nie przyciągać brudu do delikatnego mechanizmu zapadek.

Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)

Diabeł tkwi w detalach: piny i kostki

Kupno stacyjki to nie jest zakup bułek – musisz być precyzyjny. Najważniejszym parametrem, poza modelem motocykla, jest konfiguracja elektryczna, czyli liczba przewodów i ich zakończenie. Sprawdź dokładnie, ile pinów ma Twoja stara stacyjka i jakiego typu jest kostka. W większości chińskich skuterów i motorowerów, choć z zewnątrz wyglądają podobnie, producenci potrafią zmieniać konfigurację pinów z roku na rok lub nawet z partii na partię. Jeśli kupisz stacyjkę z inną liczbą pinów (np. 4 zamiast 5) lub z inną polaryzacją, ryzykujesz co najmniej brak działania, a w najgorszym wypadku – zwarcie w Układzie Elektrycznym i Zapłonu. Zawsze porównaj zdjęcia produktu (np. Stacyjki z końcówką żeńską do ATV) z tym, co masz w ręku.

Kolejna sprawa to jakość pasowania. Stacyjka musi idealnie wpasować się w gniazdo w ramie lub obudowie. Sprawdź rozstaw śrub montażowych oraz długość i kąt bębenka. Tanie zamienniki często mają źle odlane korpusy, które wymagają szlifowania lub kombinowania, a to jest niedopuszczalne, jeśli mówimy o elemencie zabezpieczającym. Podróbki często charakteryzują się cienkimi, luźnymi przewodami (zbyt mały przekrój do przenoszenia wymaganego prądu), plastikowymi obudowami kostek, które rozpadają się pod wpływem ciepła, oraz kluczami, które są wykonane z miękkiego metalu i szybko się wyginają. Pamiętaj, że klucz musi działać płynnie, bez zacięć i luzów, już od pierwszego włożenia.

Jak odróżnić dobrą jakość od bubla? Po pierwsze, waga. Solidna stacyjka z metalowym korpusem i ciężkim bębenkiem będzie ważyć więcej niż plastikowa podróbka. Po drugie, sprawdź jakość klucza – jeśli jest lekki i łatwo się rysuje, masz do czynienia z kiepskim stopem. Po trzecie, i to jest kluczowe, sprawdź płynność działania. Dobra stacyjka ma wyraźne, ale gładkie "kliknięcia" między pozycjami (OFF, ON, LOCK). Jeśli czujesz opór, zgrzytanie lub klucz się zacina, zanim zdążyłeś go nawet przekręcić, odłóż to na półkę. Oszczędność 20 złotych na stacyjce może Cię kosztować kilkaset złotych na lawetę i nerwy w środku trasy.

Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)

Wymiana stacyjki: precyzja, nie siła

Wymiana stacyjki w większości skuterów i motorowerów jest operacją, którą bez problemu przeprowadzisz sam w garażu. Zanim zaczniesz, odłącz akumulator! To jest zasada numer jeden przy każdej pracy z Układem Elektrycznym i Zapłonem. Następnie musisz zdemontować plastiki lub osłony, które zakrywają stacyjkę i jej kostkę połączeniową. Zwykle wymaga to zdjęcia przedniego panelu lub czaszy. Uważaj na zaczepy i delikatne śruby, aby niczego nie połamać.

Kiedy już dostaniesz się do stacyjki, odszukaj kostkę. Odłącz ją ostrożnie – jeśli jest stara i zaśniedziała, użyj odrobiny preparatu typu kontakt spray. Następnie usuń śruby mocujące stacyjkę do ramy lub półki kierownicy. Uwaga! Producenci często stosują śruby zrywalne (bez łba, które po dokręceniu pękają, zostawiając gładką główkę), aby utrudnić kradzież. W takim przypadku będziesz musiał użyć wiertarki i delikatnie rozwiercić łeb śruby lub użyć dłuta i młotka, by ją odkręcić. To jest najbardziej czasochłonny i frustrujący etap, ale musisz być precyzyjny, żeby nie uszkodzić ramy.

Przed zamontowaniem nowej stacyjki (np. Stacyjki Barton Falcon), upewnij się, że pasuje idealnie do otworu montażowego. Jeśli używasz nowych śrub, dokręć je z odpowiednim momentem, aby zapewnić stabilność – zwykle jest to niska wartość, rzędu 8-10 Nm, ale zawsze sprawdź w instrukcji serwisowej swojego modelu. Jeśli używasz śrub zrywalnych, dokręcaj je aż do momentu zerwania łba. Po zamontowaniu stacyjki, podłącz kostkę. Użyj odrobiny smaru dielektrycznego wewnątrz kostki, aby zabezpieczyć styki przed wilgocią i korozją. Podłącz akumulator i przetestuj wszystkie pozycje kluczyka: ON, OFF, LOCK, a jeśli masz, to także ACC. Upewnij się, że światła i zapłon działają prawidłowo, zanim złożysz wszystkie plastiki z powrotem.

Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Nie ignoruj problemów z kluczem!

Stacyjki, jak każdy element mechaniczny i elektryczny, zużywają się. Najczęstszym objawem mechanicznym jest trudność w przekręcaniu klucza lub włożeniu go do bębenka. Jeśli musisz „szarpać” kluczem, pukać w obudowę lub wykonywać dziwne ruchy, aby odblokować zapłon, oznacza to, że zapadki w bębenku są zużyte lub klucz jest wyrobiony. Wymiana samego klucza może pomóc, ale jeśli problemem jest sam bębenek, to jest to sygnał, że zbliża się moment awarii. Innym objawem jest brak możliwości włączenia blokady kierownicy – to zazwyczaj oznacza uszkodzenie mechanizmu wysuwającego trzpień lub po prostu jego zapieczenie brudem i rdzą.

Objawy elektryczne są bardziej podstępne i niebezpieczne. Jeśli podczas jazdy motocykl nagle gaśnie na ułamek sekundy, a kontrolki migają, to jest to klasyczny przypadek zużytych styków wewnętrznych. Wibracje i wstrząsy powodują chwilowe rozłączenie obwodu zasilania, co dla Układu Elektrycznego i Zapłonu jest jak zawał serca. Inny problem to sytuacja, w której po przekręceniu klucza w pozycję „ON” masz prąd, ale po uruchomieniu silnika i puszczeniu klucza, prąd znika lub jest niestabilny. To wskazuje na zużycie sprężyn dociskowych i styków, które nie utrzymują prawidłowego połączenia pod obciążeniem i wibracjami.

Co się stanie, jeśli zaniedbasz wymianę? W najlepszym wypadku motocykl odmówi posłuszeństwa w najmniej odpowiednim momencie – na środku skrzyżowania, w deszczu, daleko od domu. W najgorszym – niestabilny kontakt elektryczny może prowadzić do przegrzewania się przewodów i zwarć, a w skrajnych przypadkach nawet do pożaru instalacji. Pamiętaj, że stacyjka to także element zabezpieczający. Zużyty bębenek, w którym klucz lata luźno, jest o wiele łatwiejszy do sforsowania przez złodzieja. Dlatego stacyjka, tak jak hamulce czy opony, jest elementem, na którym nie wolno oszczędzać. Regularna konserwacja (czysty klucz, suchy smar do bębenka) i szybka wymiana w przypadku pierwszych objawów zużycia, gwarantuje bezpieczeństwo i bezawaryjną jazdę.
