W tym artykule dowiesz się:

• Co to jest stator i magneto, oraz jak działa fizyka stojąca za generowaniem prądu.
• Jakie są różnice między statorami jednofazowymi, a trójfazowymi i dlaczego materiał ma znaczenie.
• Na co zwrócić uwagę przy zakupie, aby nie kupić chińskiej podróbki, która padnie po sezonie.
• Jak prawidłowo zamontować stator – momenty dokręcania i niezbędna chemia warsztatowa.
• Jakie są objawy padającego iskrownika i jak go zdiagnozować, zanim zostaniesz na poboczu.

Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)

Definicja i rola w układzie elektrycznym

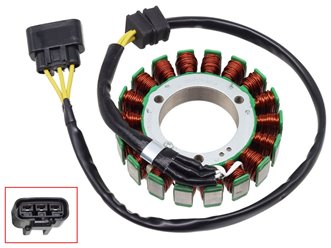

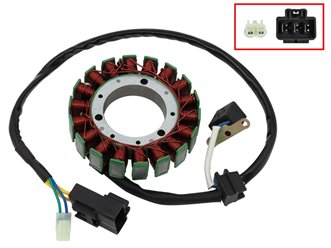

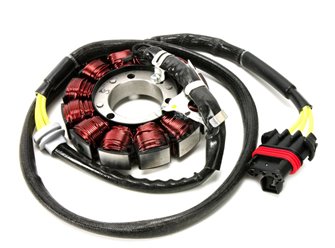

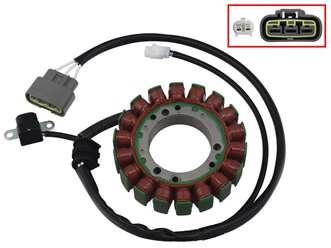

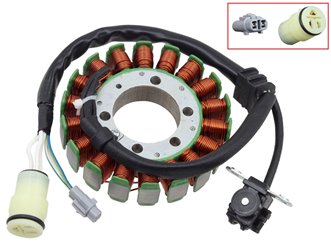

Stator, zwany potocznie iskrownikiem, to nic innego jak nieruchoma część alternatora. Jest to pierścień, na którym nawinięte są cewki drutu miedzianego. W motocyklach pracuje on w parze z rotorem, czyli magnetem (często nazywanym kołem zamachowym), które jest przykręcone do wału korbowego. Rotor obraca się razem z silnikiem, a stator stoi w miejscu. Rola statora jest kluczowa – jest to główne źródło energii elektrycznej, które zasila cały motocykl, od świateł, przez system zapłonowy, aż po ładowanie akumulatora. Wiele osób myśli, że za wszystko odpowiada akumulator, ale to jest tylko bufor. Generowanie prądu to robota dla statora, który jest absolutnie niezbędny dla prawidłowego funkcjonowania całego Układu Elektrycznego i Zapłonu.

Cała magia opiera się na prostym, ale genialnym zjawisku fizycznym: indukcji elektromagnetycznej Faradaya. Kiedy silnik pracuje, obracające się magneto (rotor) wytwarza pole magnetyczne. To pole magnetyczne, przechodząc przez nieruchome cewki statora, indukuje w nich prąd elektryczny. Pamiętajcie, że magneto jest wykonane z bardzo silnych magnesów trwałych, które muszą być odporne na wysokie temperatury i wibracje. Im szybciej kręci się silnik, tym szybciej zmienia się strumień magnetyczny, a więc tym więcej prądu generuje stator.

Większość motocyklowych statorów generuje prąd zmienny (AC). Ten prąd zmienny jest następnie przesyłany do regulatora napięcia (prostownika), który ma dwa zadania. Po pierwsze, prostuje prąd zmienny na prąd stały (DC), który może być użyty do ładowania akumulatora i zasilania urządzeń pokładowych. Po drugie, stabilizuje napięcie, zazwyczaj do poziomu 13,8 V do 14,5 V, chroniąc całą elektronikę motocykla przed przepięciami. Jeśli stator zaczyna szwankować (np. ma zwarte cewki), często pociąga za sobą regulator napięcia, co prowadzi do lawiny problemów.

Rodzaje i typy (Różnice w materiałach: stal vs alu, technologie produkcji)

Różnice w ilości faz i zastosowaniu

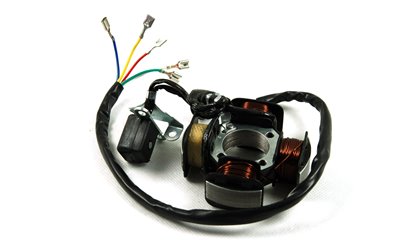

Podstawowy podział statorów to statory jednofazowe i trójfazowe. Statory jednofazowe są prostsze w budowie i często spotykane w starszych lub mniejszych motocyklach oraz skuterach, takich jak popularne silniki GY6. Generują one prąd za pomocą jednej pętli nawinięcia cewek. Statory trójfazowe są standardem w większości współczesnych, mocniejszych motocykli. Mają trzy oddzielne nawinięcia, przesunięte względem siebie. Zaletą trójfazowego systemu jest stabilniejsze i wydajniejsze generowanie prądu, zwłaszcza przy niższych obrotach, co jest kluczowe dla zasilania systemów wtryskowych i zaawansowanej elektroniki. Przykładowo, Stator, iskrownik, stoajn alternatora do skutera 4T 50cc Challanger GY6 139QMB, 139QMA Skuter 4T jest typowym przykładem rozwiązania dla małych pojemności.

W niektórych maszynach (szczególnie w starszych motorowerach i skuterach 50cc) stator może pełnić podwójną rolę. Oprócz cewek ładowania, posiada on również osobną cewkę zapłonową, która dostarcza impuls bezpośrednio do modułu CDI. Choć nowoczesne motocykle sportowe i turystyczne korzystają z bardziej skomplikowanych systemów, gdzie zapłon jest zasilany z akumulatora, w mniejszych maszynach ten podział jest wciąż aktualny. Warto zawsze sprawdzić, czy kupowany stator ma odpowiednią liczbę cewek i wyprowadzeń, aby zapewnić pełną kompatybilność z danym modelem, np. uniwersalny 8-cewkowy musi pasować do reszty układu. Warto też pamiętać, że stator nie działa bez rotora, jakim jest Magneto do , Barton Sprint, Fighter, Volcano 50 Euro 4, Junak 902.

Kwestia materiałów jest kluczowa dla trwałości. Rdzeń statora wykonany jest zazwyczaj z laminatu stalowego, ale najważniejszy jest drut nawojowy. Najlepsi producenci używają miedzi o wysokiej czystości i odporności termicznej, często pokrytej specjalną żywicą epoksydową lub lakierem izolacyjnym. Ta izolacja musi wytrzymać nie tylko wysokie napięcie, ale też temperaturę dochodzącą do 150°C, zwłaszcza w statorach pracujących w oleju (mokrych). Tanie zamienniki często mają gorszej jakości drut, cieńszą izolację lub nawet domieszkę aluminium, co prowadzi do szybkiego przegrzania i zwarcia cewek. Dlatego na jakości nie warto oszczędzać.

Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)

Parametry elektryczne i pomiary rezystancji

Kupując stator, nie kieruj się tylko ceną. Najważniejsze są parametry elektryczne. Każdy stator ma określoną rezystancję (opór) na cewkach, podaną w Ohm. Prawidłowe wartości są specyficzne dla danego modelu motocykla i często wahają się w zakresie 0,2 do 1,5 Ohma. Zanim kupisz nowy, zmierz opór na starym (lub sprawdź w serwisówce). Jeśli rezystancja nowego elementu znacząco odbiega od normy, oznacza to, że albo ma on niewłaściwą liczbę zwojów, albo użyto drutu o złej grubości. Pamiętaj, że zbyt niski opór może spowodować przeciążenie i spalenie regulatora.

Kwestia pasowania mechanicznego jest równie ważna. Stator musi idealnie leżeć w obudowie. Sprawdź średnicę zewnętrzną i wewnętrzną, rozstaw otworów montażowych, a także typ i liczbę wtyczek. Nawet jeśli parametry elektryczne są zbliżone, źle spasowany stator może ocierać o magneto, co prowadzi do zniszczenia obu elementów i rozsypania opiłków metalu do silnika. W przypadku Części zamiennych, zawsze porównuj numer OEM.

Jak odróżnić bubel od solidnego zamiennika? Po pierwsze, waga. Tani zamiennik będzie podejrzanie lekki, co sugeruje mniejszą ilość miedzi lub gorszej jakości rdzeń. Po drugie, jakość wykonania. Sprawdź laminat, na którym nawinięte są cewki – musi być solidny, bez widocznych pęknięć czy niedokładności. Po trzecie, izolacja. Dobre statory są równomiernie zalane czarną lub czerwoną żywicą, która chroni cewki przed olejem i wibracjami. Jeśli nawój wygląda na luźny, a kable są cienkie i sztywne, masz w ręku potencjalny problem. Warto też zwrócić uwagę na jakość wtyczek – w tanich zamiennikach często są one źle spasowane, co prowadzi do iskrzenia i przegrzewania połączeń.

Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)

Przygotowanie i demontaż

Wymiana statora to nie jest operacja na otwartym sercu, ale wymaga precyzji i odpowiednich narzędzi. Przede wszystkim: odłącz akumulator! Jeśli stator pracuje w kąpieli olejowej (co jest regułą w większości japońskich i współczesnych europejskich motocykli), musisz spuścić olej silnikowy, przynajmniej w ilości wystarczającej, by obudowa alternatora była sucha. Następnie zdejmij osłonę. Uwaga! Aby wyjąć stator, musisz najpierw zdjąć magneto. W tym celu niezbędny jest specjalny ściągacz do magneta (nie próbujcie podważać śrubokrętem, bo uszkodzicie wał!).

Po wyjęciu starego statora dokładnie oczyść gniazdo montażowe oraz wewnętrzną stronę obudowy. Nowy stator montujemy ostrożnie, zwracając szczególną uwagę na prowadzenie kabli. Kable muszą być poprowadzone w oryginalnych prowadnicach, aby nie zostały przycięte przez obracające się magneto po złożeniu. To jest jeden z najczęstszych błędów montażowych, prowadzący do natychmiastowego zwarcia i spalenia nowego elementu. Użyj niebieskiego kleju do gwintów (Loctite) na śruby mocujące stator, ponieważ pracują one w silnych wibracjach.

Kluczowe są momenty dokręcania. Śruby mocujące stator zazwyczaj mają bardzo niski moment (np. 8-12 Nm). Natomiast śruba centralna, która trzyma magneto na wale korbowym, musi być dokręcona z dużą siłą (często ponad 100 Nm, zależnie od modelu). Użyj klucza dynamometrycznego! Jeśli dokręcisz zbyt słabo, magneto może się poluzować, ścinając klin i niszcząc wał. Przy montażu osłony alternatora użyj nowej uszczelki lub, jeśli producent przewiduje, specjalnego silikonu odpornego na olej i wysokie temperatury. Po złożeniu, sprawdź rezystancję nowego statora, a następnie napięcie ładowania na biegu jałowym i przy 5000 obr./min.

Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Typowe sygnały ostrzegawcze

Najbardziej oczywistym objawem problemów ze statorem jest chronicznie rozładowany akumulator. Jeśli motocykl ciężko pali, a po przejażdżce na światłach akumulator jest ledwo żywy, to pierwszy dzwonek alarmowy. Drugi objaw to słabe światła, zwłaszcza przy niskich obrotach. Jeśli masz wskaźnik napięcia, monitoruj go – prawidłowe napięcie ładowania powinno wynosić około 13,8 V na biegu jałowym i wzrastać do 14,2–14,5 V przy wyższych obrotach. Jeśli napięcie spada poniżej 13 V lub nie rośnie w ogóle, stator jest podejrzany.

Diagnostykę zaczynamy od pomiarów. Odłącz wtyczkę statora i zmierz rezystancję między fazami (zazwyczaj są to trzy żółte przewody w statorach trójfazowych). Wartość musi być zgodna z serwisówką i stabilna. Następnie zmierz rezystancję między każdą fazą a masą motocykla. Powinna być nieskończona (brak przejścia). Jeśli miernik pokazuje jakiekolwiek przejście, oznacza to, że cewka ma zwarcie do masy i stator jest uszkodzony. Jeśli opór między fazami jest zbyt wysoki lub nieskończony, masz przerwę w obwodzie. Ostatni test to pomiar napięcia AC (zmiennego) na wyjściu z samego statora, przy pracującym silniku. Powinno to być wysokie napięcie (np. 60-90V AC przy 5000 obr/min, zależnie od modelu).

Zaniedbanie uszkodzonego statora prowadzi do poważnych konsekwencji. Najpierw obrywa regulator napięcia, który musi przetwarzać niestabilny lub zbyt wysoki/niski prąd, co często kończy się jego spaleniem. Następnie cierpi akumulator, który jest ciągle niedoładowany i szybko traci pojemność. W najgorszym przypadku, zwarcie w statorze może prowadzić do przegrzania i stopienia izolacji, co może uszkodzić inne elementy elektryczne. Wymiana statora, choć kosztowna, jest zawsze tańsza niż wymiana całej wiązki, regulatora i akumulatora. Nie dajcie się zaskoczyć w trasie.
