Co znajdziesz w tym poradniku?

• Co to jest wiązka elektryczna i jak działa w motocyklu?
• Rodzaje wiązek – dlaczego materiały mają znaczenie?
• Jak wybrać wiązkę i odróżnić oryginał od niebezpiecznej podróbki?
• Montaż i serwis – kluczowe kroki i chemia warsztatowa.
• Objawy zużycia i co się stanie, gdy zignorujesz problem.

Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)

Wiązka elektryczna to skomplikowany pęk izolowanych przewodów, zabezpieczony zazwyczaj oplotem lub koszulką termokurczliwą, który łączy wszystkie podzespoły elektryczne w motocyklu. Odpowiada za przesyłanie sygnałów (np. z czujników do ECU), zasilania (do świateł, pompy paliwa) oraz uziemienia. W najprostszych słowach, wiązka jest autostradą dla elektronów. Jeśli ta autostrada jest uszkodzona, sygnały się gubią, a prąd nie dociera tam, gdzie powinien.

Z punktu widzenia fizyki, kluczowa jest rezystancja, czyli opór elektryczny. Każdy przewód ma swój opór, który generuje ciepło. Im cieńszy przewód lub im niższa jakość materiału przewodzącego (np. domieszka aluminium zamiast czystej miedzi), tym większy opór, większe straty napięcia i większe ryzyko przegrzania. Producenci wiązek muszą precyzyjnie dobrać przekrój przewodów (AWG), aby wytrzymały one maksymalne obciążenie prądowe danego obwodu (np. ładowanie, światła drogowe) z odpowiednim marginesem bezpieczeństwa. Zbyt duży opór w kluczowych obwodach, takich jak ten zasilający cewkę zapłonową, może drastycznie obniżyć wydajność silnika i prowadzić do trudności z rozruchem.

Rola wiązki jest fundamentalna. To ona integruje Układ Elektryczny i Zapłon, łącząc alternator, regulator napięcia, akumulator, moduł zapłonowy (ECU/CDI), oświetlenie i wszystkie czujniki. Awaria wiązki to nie tylko brak świateł, ale często chaotyczne odczyty z czujników położenia wału korbowego czy temperatury, co bezpośrednio wpływa na mapę wtrysku i zapłonu. W nowoczesnych motocyklach z magistralą CAN, uszkodzenie jednego elementu wiązki może wyłączyć całe sekcje systemu elektronicznego, ponieważ komunikacja zostaje przerwana. Dlatego jakość izolacji i złączy (konektorów) jest równie ważna jak sam przewodnik – chronią one przed wilgocią, wibracjami i przetarciami.

Rodzaje i typy (Różnice w materiałach: stal vs alu, technologie produkcji)

Główna różnica między wiązkami nie polega na „stali vs alu” w sensie przewodnika (bo w motocyklach dominują stopy miedzi), ale na jakości tej miedzi, rodzaju izolacji i przede wszystkim na technologii wykonania złączy. W tańszych wiązkach, zwłaszcza tych z Azji, często stosuje się przewody aluminiowe pokryte cienką warstwą miedzi (tzw. CCA – Copper Clad Aluminium). Są one tańsze i lżejsze, ale mają znacznie gorszą przewodność i są kruche, co w połączeniu z motocyklowymi wibracjami prowadzi do szybkiego pękania żył i wzrostu oporu. W warsztacie zawsze szukamy przewodów wykonanych z czystej miedzi, najlepiej beztlenowej, która zapewnia maksymalną trwałość i minimalny opór.

Kolejnym kluczowym aspektem jest izolacja. Standardowe wiązki mają izolację PVC, która jest wystarczająca, ale w miejscach narażonych na wysoką temperaturę (okolice silnika, wydechu) lub chemikalia (olej, paliwo) powinna być stosowana izolacja odporniejsza, np. z teflonu (PTFE) lub XLPE (usieciowany polietylen). Te materiały są droższe, ale nie topią się ani nie twardnieją pod wpływem ciepła, co chroni przed zwarciem. W wiązkach off-roadowych i tych do ATV, takich jak Instalacja elektryczna do ATV125-9 i ATV125-X, istotne jest również zewnętrzne zabezpieczenie przed przetarciem – najlepiej solidny oplot nylonowy lub karbowana rurka ochronna, która zniesie uderzenia kamieni i błoto.

Technologia produkcji złączy to często pomijana, a krytyczna sprawa. Najlepsze wiązki wykorzystują złącza uszczelniane (weatherproof) z gumowymi lub silikonowymi oringami, które chronią piny przed wilgocią i korozją galwaniczną. Jeśli piny są słabo osadzone w obudowie złącza, mogą się cofać (pin walking) lub poluzować pod wpływem wibracji, prowadząc do przerw w obwodzie. Warto sprawdzić, czy wiązka oferuje komponenty o specyfikacji OEM, zwłaszcza w przypadku motocykli podlegających dużym obciążeniom, jak np. Instalacja elektryczna Barton Sprint/Fighter. Odpowiednie pasowanie złączy to gwarancja, że po podłączeniu wszystko będzie działać jak należy, bez przypadkowych iskrzeń czy utraty kontaktu.

Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)

Kupując nową wiązkę, musisz mieć pewność, że nie wkładasz do motocykla tykającej bomby. Pierwsza rzecz to parametry i normy. Upewnij się, że produkt spełnia normy elektryczne (np. ISO 6722 dla przewodów samochodowych/motocyklowych) i że wszystkie przekroje przewodów są zgodne z oryginałem. Czasem producenci zamienników oszczędzają, dając cieńsze przewody do obwodów o dużym poborze prądu. To przepis na katastrofę termiczną.

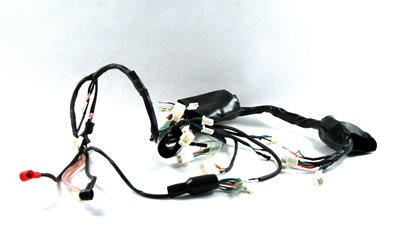

Kluczowe jest idealne pasowanie. Wiązka musi być zaprojektowana precyzyjnie pod konkretny model motocykla (lub motoroweru, jak w przypadku Instalacji elektrycznej do motoroweru Barton Fighter 2). Oznacza to, że długość każdego odgałęzienia, umiejscowienie złączy i punkty mocowania muszą być identyczne jak w oryginale. Jeśli wiązka jest zbyt długa, będziesz miał problem z jej ukryciem i zabezpieczeniem przed ocieraniem o ramę lub ruchome elementy. Jeśli jest za krótka – złącza będą poddane niepotrzebnemu naprężeniu.

Jak odróżnić podróbkę od jakościowej Części zamienne? Podróbki są zazwyczaj podejrzanie tanie i mają słabej jakości izolację. Dotknij przewody – w tanich zamiennikach izolacja jest twarda i krucha, a w jakościowych elastyczna i gładka. Sprawdź złącza: w podróbkach często brakuje uszczelek, piny są luźne, a plastik obudowy jest matowy i łamliwy. Wiele problemów z elektryką rodzi się nie w samym przewodzie, ale w miejscu styku – jeśli złącza nie zapewniają solidnego, niskorezystancyjnego połączenia, cała instalacja jest bezużyteczna. Pamiętaj, że oszczędzanie na wiązce to oszczędzanie na bezpieczeństwie i niezawodności.

Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)

Wymiana głównej wiązki to spory projekt, ale przy odrobinie metodyczności, jest do zrobienia. Zawsze zaczynamy od odłączenia akumulatora – najpierw minus, potem plus. To podstawa BHP. Przed demontażem starej wiązki, zrób dużo zdjęć, a najlepiej oznacz kolorami lub numerami złącza, zwłaszcza jeśli masz do czynienia ze starszym motocyklem bez precyzyjnej dokumentacji. Pamiętaj, że wiązki są często ukryte pod zbiornikiem, w airboksie i wzdłuż ramy, więc musisz rozebrać sporą część motocykla.

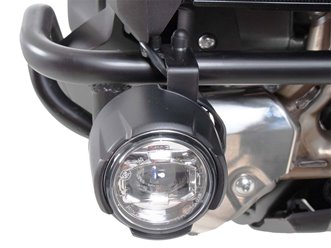

Kluczowym elementem montażu jest prawidłowe prowadzenie (routing). Wiązka nie może być naprężona, ale też nie może być luźna. Musi być poprowadzona z dala od ruchomych części (łańcuch, wahacz), ostrych krawędzi ramy oraz źródeł ciepła (kolektory wydechowe, cylindry). Używaj oryginalnych uchwytów i opasek zaciskowych, by utrzymać wiązkę na swoim miejscu. Jeśli musisz poprowadzić dodatkowe przewody (np. przy montażu akcesoriów), upewnij się, że są one odpowiednio zabezpieczone peszlem i nie przeciążają istniejących obwodów. Pamiętaj, że nawet przy montażu prostych elementów, takich jak Adaptery do oświetlenia akcesoryjnego Hepco Becker, jakość połączenia jest priorytetem.

Chemia warsztatowa jest naszym sprzymierzeńcem. Przed podłączeniem złączy, zwłaszcza tych narażonych na warunki atmosferyczne, stosuj dielektryczny smar silikonowy. Zapobiega on korozji galwanicznej i wnikaniu wilgoci, jednocześnie nie zakłócając przewodzenia prądu. Jeśli chodzi o połączenia śrubowe (np. przy regulatorze napięcia, masie na ramie, lub terminalach akumulatora), zawsze używaj klucza dynamometrycznego. Chociaż nie dokręcasz wiązki jako takiej, to połączenia terminali muszą być zaciśnięte z odpowiednim momentem, aby zapewnić minimalny opór. Luźne połączenie na akumulatorze lub masie to najczęstsza przyczyna problemów z ładowaniem i niestabilną pracą silnika. Po zamontowaniu wiązki, sprawdź ciągłość obwodów i upewnij się, że nie masz nigdzie zwarcia do masy, zanim podłączysz akumulator na stałe.

Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Wiązki elektryczne nie zużywają się w sensie mechanicznym, ale starzeją się pod wpływem ciepła, wibracji i wilgoci. Głównym objawem problemów jest niestabilna praca instalacji: migające światła, przypadkowe wyłączanie się deski rozdzielczej, problemy z ładowaniem lub trudności z uruchomieniem silnika, zwłaszcza gdy jest mokro. Jeśli zaczniesz regularnie przepalać bezpieczniki w tym samym obwodzie, to prawie na pewno masz gdzieś zwarcie – najczęściej spowodowane przetarciem izolacji przewodu o ramę. Innym sygnałem jest miękka, lepka lub popękana izolacja w pobliżu silnika – oznacza to, że przewody się przegrzewają.

Kiedy wymienić? Jeśli motocykl ma kilkanaście lat i doświadczył kilku poważnych awarii, albo jeśli widzisz, że stara wiązka była wielokrotnie "rzeźbiona" i naprawiana na taśmę izolacyjną, czas na wymianę. Czasem, zamiast szukać mikropęknięcia w 50-letniej izolacji, lepiej zainwestować w nową, kompletną wiązkę i mieć spokój na lata. Wymiana jest też konieczna po poważnym wypadku, który mógł fizycznie zmiażdżyć lub naciągnąć wiązkę, nawet jeśli na pierwszy rzut oka wygląda dobrze.

Co się stanie, jeśli zaniedbasz zużytą wiązkę? Najłagodniejszy scenariusz to unieruchomienie motocykla w szczerym polu, spowodowane utratą zasilania do kluczowego modułu. Gorszy scenariusz to uszkodzenie drogiej elektroniki – niestabilne napięcie i skoki oporu mogą spalić regulator napięcia, moduł zapłonowy (ECU) lub nawet uszkodzić akumulator. Najgorszy, ale niestety realny scenariusz, to pożar. Przetarta izolacja prowadzi do zwarcia, które przy dużym natężeniu prądu generuje ogromne ciepło, topiąc plastik i gumę, a w konsekwencji – prowadząc do zapłonu paliwa lub innych materiałów. Dbanie o instalację elektryczną to dbanie o to, by twój motocykl nie skończył jako kupka stopionego plastiku na poboczu. Dbajcie o swoje kable!
