Spis treści:

• Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)
• Rodzaje i typy (CDI, ECU, cewki butelkowe vs fajkowe)
• Na co zwrócić uwagę? (Parametry, normy, odblokowanie, jak odróżnić podróbkę)
• Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)
• Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)

Zacznijmy od podstaw. Silnik potrzebuje trzech rzeczy, by działać: paliwa, powietrza i iskry. Za tę ostatnią odpowiada Układ Elektryczny i Zapłon, a jego kluczowe elementy – moduły i cewki – pracują w ścisłej symbiozie. Moduł (czy to prosty CDI, czy zaawansowany ECU) jest mózgiem: zbiera dane z czujników (położenie wału, temperatura, ciśnienie) i decyduje, w którym momencie wysłać sygnał do cewki. Ten moment to kluczowy kąt wyprzedzenia zapłonu, decydujący o efektywności spalania i mocy.

Cewka zapłonowa to z kolei mięsień. Jej zadaniem jest zamienić niskie napięcie z instalacji motocykla (zazwyczaj 12V, czasem 6V w starszych maszynach, jak np. Cewka zapłonowa butelkowa 6v Simson WSK Ogar Hart) na napięcie potrzebne do przeskoku iskry, czyli 20 000 do 40 000 woltów. Jak to robi? Wykorzystuje zjawisko indukcji elektromagnetycznej. Wewnątrz cewki mamy dwa uzwojenia: pierwotne (kilkaset zwojów grubego drutu) i wtórne (dziesiątki tysięcy zwojów cienkiego drutu). Kiedy moduł przerywa przepływ prądu przez uzwojenie pierwotne, to gwałtowne załamanie pola magnetycznego indukuje gigantyczne napięcie w uzwojeniu wtórnym, które trafia prosto do świecy.

Rola tych elementów w układzie jest fundamentalna. Jeśli moduł jest uszkodzony, może podawać iskrę w złym momencie (co prowadzi do spalania stukowego, przegrzewania silnika lub utraty mocy), albo nie podawać jej wcale. Jeśli cewka jest słaba lub przebita, napięcie będzie zbyt niskie, by wytworzyć silną iskrę, co objawi się wypadaniem zapłonów, zwłaszcza przy dużym obciążeniu lub wysokich obrotach. To są typowe objawy, które wskazują, że czas zajrzeć do Części zamiennych z kategorii zapłonu.

Rodzaje i typy (CDI, ECU, cewki butelkowe vs fajkowe)

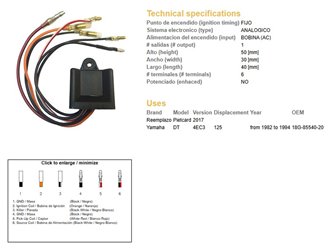

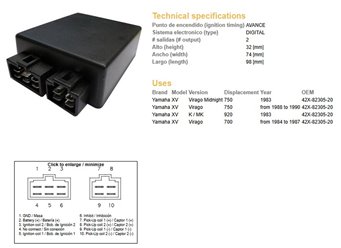

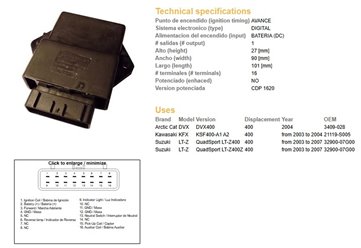

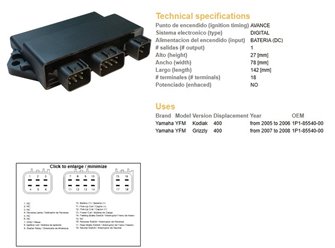

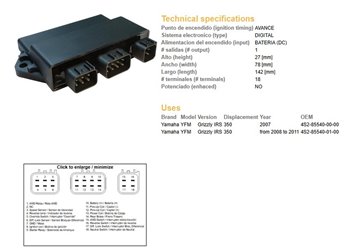

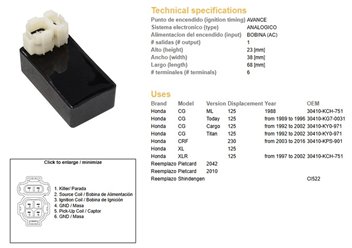

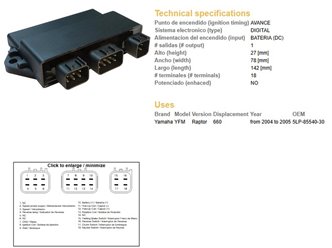

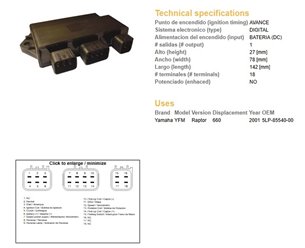

W świecie motocykli spotykamy się głównie z dwoma typami "mózgów" zapłonu: CDI (Capacitor Discharge Ignition) i ECU (Engine Control Unit). CDI to starsza i prostsza technologia, często stosowana w skuterach i motocyklach o mniejszej pojemności. Działa na zasadzie kondensatora – ładuje go, a w odpowiednim momencie rozładowuje, wysyłając impuls do cewki. Moduły CDI są tanie, proste w budowie i często podatne na łatwy tuning, np. poprzez montaż Modułu zapłonowego 6 pinów skuter 50cm3 4T ODBLOKOWANY MORETTI, co pozwala na osiągnięcie wyższych obrotów, niż przewidział producent. W przypadku skuterów 2T, takich jak Moduł zapłonowy do skutera Kymco 2T, odpowiedni moduł jest kluczowy dla osiągnięcia pełnej mocy.

ECU (Sterownik Silnika) to znacznie bardziej zaawansowany system, standard w nowoczesnych motocyklach z wtryskiem paliwa. ECU nie tylko steruje zapłonem, ale także dawką paliwa, pracą wentylatora, systemami bezpieczeństwa (ABS, kontrola trakcji). Działa na zasadzie ciągłego mapowania i obliczeń, dostosowując kąt wyprzedzenia i czas wtrysku w czasie rzeczywistym. Wymiana ECU jest znacznie droższa i często wymaga sparowania z immobilizerem oraz kluczykami, co jest skomplikowanym procesem, w przeciwieństwie do prostej wymiany modułu CDI.

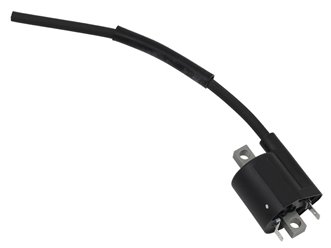

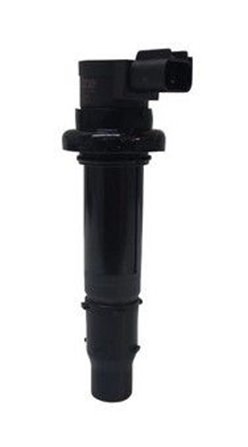

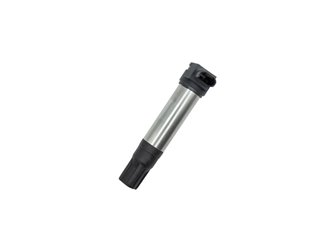

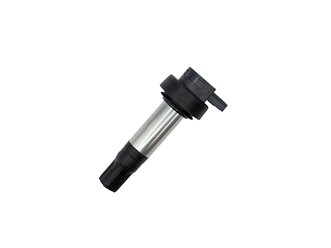

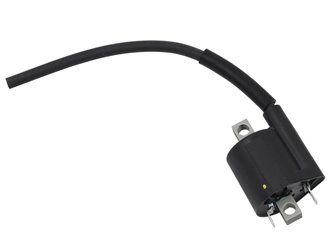

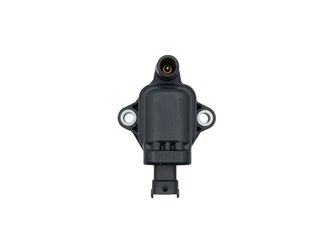

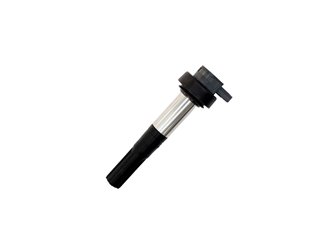

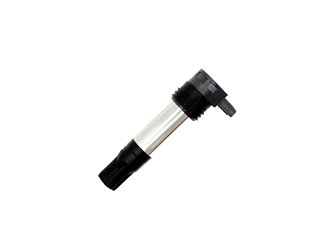

Jeśli chodzi o cewki, mamy podstawowy podział na cewki butelkowe (klasyczne, cylindryczne, najczęściej montowane na ramie i połączone z fajką kablem WN) oraz cewki fajkowe (Coil-on-Plug, montowane bezpośrednio na świecy). Cewki fajkowe, popularne w nowoczesnych, wielocylindrowych silnikach, eliminują stratę energii w kablach WN i pozwalają na bardziej precyzyjne sterowanie zapłonem dla każdego cylindra z osobna. Cewki butelkowe, w tym te 6-voltowe, są prostsze, niezwykle trwałe, ale ich efektywność może być nieco niższa z powodu długości kabla. Wybór technologii zależy od konstrukcji silnika i wymagań producenta, ale zasada działania (indukcja) pozostaje ta sama.

Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)

Kupując Części zamienne z kategorii zapłonu, precyzja jest kluczowa. Moduł musi być idealnie dopasowany do specyfikacji silnika – zwłaszcza w kwestii zasilania (AC/DC) i typu zapłonu (2T/4T). Najważniejszym parametrem w przypadku modułów CDI jest krzywa zapłonu. W przypadku skuterów, które mają fabryczne blokady, montaż Modułu zapłonowego ODBLOKOWANEGO jest najprostszą metodą na zwiększenie prędkości maksymalnej, ponieważ pozwala silnikowi osiągnąć wyższe, nieograniczone fabrycznie obroty. Zawsze sprawdzaj liczbę pinów i układ wtyczki; nawet jeśli część wygląda identycznie, inny rozkład pinów może uszkodzić instalację.

Jeśli chodzi o cewki, kluczowe są parametry uzwojenia – rezystancja pierwotna i wtórna. Niewłaściwa rezystancja cewki może przeciążyć moduł lub, co gorsza, nie dostarczyć odpowiedniego napięcia do świecy. Zawsze trzymaj się specyfikacji producenta motocykla lub wybieraj sprawdzone zamienniki, które gwarantują zgodność parametrów elektrycznych. W starszych maszynach, gdzie instalacja bywa już nadwyrężona, warto postawić na cewki o nieco wyższej jakości, które lepiej radzą sobie ze spadkami napięcia, jak na przykład Cewka zapłonowa butelkowa 6v Simson WSK Ogar Hart.

Uważajcie na podróbki! Moduły i cewki to jedne z najczęściej podrabianych Części zamiennych. Podróbki często mają gorsze uszczelnienia (co prowadzi do korozji i zwarć), a ich parametry elektryczne są niestabilne – rezystancja może się zmieniać pod wpływem temperatury. Odróżnienie ich bywa trudne, ale zawsze szukajcie wyraźnych oznaczeń producenta, numerów seryjnych oraz certyfikatów jakości. Ekstremalnie niska cena powinna być pierwszym sygnałem ostrzegawczym. Lepiej zainwestować w sprawdzony Moduł zapłonowy do skutera Kymco 2T niż ryzykować uszkodzenie silnika przez niestabilny zapłon.

Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)

Wymiana modułu CDI lub cewki to zazwyczaj prosta operacja typu "plug and play", ale i tu można popełnić błędy. Zanim cokolwiek odepniesz, zawsze odłącz ujemny zacisk akumulatora! To podstawa bezpieczeństwa przy pracy z Układem Elektrycznym i Zapłonem. Moduły zazwyczaj są montowane w suchym miejscu pod siedzeniem lub w okolicach ramy i zabezpieczone gumowym paskiem lub dwoma śrubami. Po odpięciu wtyczki, nowy moduł musi idealnie pasować do gniazda. Upewnij się, że wtyczka jest czysta i sucha. Jeśli widzisz ślady korozji na pinach, użyj dedykowanego środka do czyszczenia styków elektrycznych (chemii warsztatowej).

Wymiana cewki zapłonowej wymaga nieco więcej uwagi. Jeśli zmieniasz cewkę butelkową, jak Cewka zapłonowa butelkowa 6v Simson WSK Ogar Hart, zwróć uwagę na polaryzację – przewody pierwotne muszą być podłączone zgodnie ze schematem. Cewki fajkowe (Coil-on-Plug) są łatwiejsze, ponieważ po prostu nasuwasz je na świecę i przykręcasz. Bardzo ważne jest, aby nie dokręcać śrub mocujących cewkę zbyt mocno. Zazwyczaj jest to lekka konstrukcja, a zbyt duży moment może uszkodzić plastikową obudowę lub gwint ramy. Jeśli masz dostęp do specyfikacji, używaj klucza dynamometrycznego – zazwyczaj momenty te oscylują w granicach 8-10 Nm.

Po montażu, zanim podłączysz akumulator, sprawdź wszystkie połączenia. Warto też użyć smaru dielektrycznego (wazeliny technicznej) na wtyczkach i fajce świecy. Smar ten nie przewodzi prądu, ale chroni styki przed wilgocią i korozją, co jest szczególnie ważne w motocyklach eksploatowanych w trudnych warunkach. Pamiętaj, że nawet najlepsze Części zamienne nie będą działać, jeśli instalacja elektryczna jest skorodowana lub luźna.

Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Jak rozpoznać, że moduł lub cewka powoli kończą swój żywot? Najczęstszym objawem jest niestabilna praca silnika, zwłaszcza na wysokich obrotach lub pod obciążeniem. Jeśli motocykl szarpie przy szybkim przyspieszaniu, ma problemy z odpalaniem na ciepłym silniku, lub nagle stracił moc, zacznij od diagnostyki zapłonu. Typowe objawy to również "strzały" w wydech (zbyt późny zapłon) lub w gaźnik/dolot (zbyt wczesny zapłon). W przypadku modułów CDI, uszkodzenie często objawia się całkowitym brakiem iskry lub ograniczeniem maksymalnych obrotów, jeśli uszkodzony jest układ limitera.

Cewki zapłonowe z czasem ulegają uszkodzeniom termicznym i mechanicznym. Wibracje, zmiany temperatury i ciągłe impulsy wysokiego napięcia niszczą izolację uzwojeń. Kiedy izolacja pęka, napięcie może przeskakiwać wewnątrz cewki (przebicie), zamiast trafiać do świecy. Powoduje to słabą, żółtawą iskrę, która nie jest w stanie efektywnie zapalić mieszanki. Czasem widać to gołym okiem – obudowa cewki może być spuchnięta lub popękana. Diagnostykę cewki wykonuje się mierząc rezystancję uzwojenia pierwotnego i wtórnego, porównując wyniki z danymi fabrycznymi. Jeśli wartości są poza tolerancją, cewka jest do wymiany.

Zaniedbanie problemów z zapłonem może prowadzić do poważniejszych awarii. Niestabilny zapłon powoduje nieefektywne spalanie, co prowadzi do gromadzenia się nagaru na tłokach i zaworach. Jeśli zapłon jest zbyt wczesny, może dojść do spalania stukowego, które w skrajnych przypadkach uszkadza denka tłoków. Zbyt późny zapłon powoduje przegrzewanie się kolektora wydechowego i katalizatora, a także drastycznie obniża moc. Dlatego, jeśli tylko zauważysz, że Twoja maszyna nie pracuje równo lub ma problemy z odpalaniem, nie zwlekaj z zakupem odpowiednich Części zamiennych. Pamiętaj, że sprawny Układ Elektryczny i Zapłon to podstawa niezawodności każdego motocykla.
