Co omówimy z Markiem „Śrubą”:

• Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)
• Rodzaje i typy (Różnice w materiałach: stal vs alu, technologie produkcji)
• Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)
• Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)
• Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

---

Co to jest i jak działa? Fizyka uszczelniania w motocyklu

Rola uszczelki: Między ciśnieniem a temperaturą

Uszczelka silnikowa to element, którego głównym zadaniem jest wypełnienie mikroskopijnych szczelin i nierówności pomiędzy dwoma połączonymi powierzchniami, na przykład głowicą a blokiem silnika, lub dwiema połówkami karteru. Jej rola jest krytyczna – musi zapewnić absolutną szczelność. W przypadku uszczelki pod głowicą (UHG) oznacza to utrzymanie ciśnienia sprężania i spalania, które w nowoczesnych silnikach potrafi być ogromne, jednocześnie separując kanały olejowe od kanałów chłodzących. Jeśli ten element zawiedzie, ciśnienie ucieka, moc spada, a co gorsza – płyny mieszają się, prowadząc do katastrofy.

Fizyka, która stoi za działaniem uszczelki, opiera się na kontrolowanej deformacji. Kiedy dokręcamy śruby z odpowiednim momentem, uszczelka jest ściskana. Materiał, z którego jest wykonana (czy to stal, czy kompozyt), musi być wystarczająco elastyczny, by dopasować się do mikroskopijnych zagłębień na powierzchni metalu, ale jednocześnie wystarczająco wytrzymały, by nie ulec zniszczeniu pod wpływem skrajnych temperatur i agresywnych chemikaliów (spaliny, gorący olej, płyn chłodniczy). Musi pracować w zakresie od niemal zera do kilkuset stopni Celsjusza.

Kluczowym wyzwaniem jest zjawisko rozszerzalności cieplnej. Kartery, cylindry i głowice, wykonane najczęściej z różnych stopów aluminium i stali, rozszerzają się w różnym tempie pod wpływem ciepła. Uszczelka musi kompensować te dynamiczne ruchy, utrzymując szczelność w każdych warunkach pracy – od zimnego startu po jazdę na maksymalnych obrotach. To dlatego jakość jej wykonania i dobór materiału są tak ważne, zwłaszcza w silnikach wysokoobrotowych, gdzie wibracje i obciążenia termiczne są ekstremalne.

Rodzaje i typy: Wybór materiału to podstawa

Od papieru do stali wielowarstwowej (MLS)

Na rynku motocyklowym spotkamy kilka podstawowych typów uszczelek, różniących się przeznaczeniem, wytrzymałością i materiałem. Najprostsze, często spotykane w pokrywach zaworów, sprzęgła czy w starych konstrukcjach, to uszczelki papierowe lub kompozytowe. Są tanie, łatwe w produkcji i świetnie dopasowują się do niewielkich nierówności, ale ich wytrzymałość na wysokie ciśnienia i temperaturę jest ograniczona. Właśnie dlatego stosuje się je głównie jako uszczelki statyczne, separujące jedynie olej i powietrze.

Gdy wchodzimy na wyższy poziom obciążeń, musimy sięgnąć po technologię MLS (Multi-Layer Steel), czyli uszczelki metalowe wielowarstwowe. To standard w nowoczesnych silnikach o wysokim stopniu sprężania. Taka uszczelka składa się z kilku warstw cienkiej stali (często nierdzewnej), pokrytych specjalnymi elastomerami lub powłokami fluoropolimerowymi. Stal zapewnia mechaniczną wytrzymałość i odporność na ciśnienie, a powłoki gwarantują idealną szczelność. Uszczelka LONCIN CB250 chłodzony cieczą LC170MM jest dobrym przykładem elementu pracującego w silniku chłodzonym cieczą, gdzie precyzja wykonania MLS jest niezbędna.

Kolejnym ważnym typem są uszczelki metaloplastyczne i O-ringi. O-ringi, wykonane z gumy NBR, FKM (Viton) lub silikonu, są stosowane do uszczelniania wałków, kanałów olejowych czy wtryskiwaczy. Ich elastyczność pozwala na dużą tolerancję montażową, ale wymagają precyzyjnego umieszczenia w rowku. Uszczelki metaloplastyczne, często stosowane w układach wydechowych lub w niektórych miejscach w głowicy, łączą metalowy rdzeń z miękkim materiałem uszczelniającym, aby wytrzymać ekstremalne temperatury i wibracje. Pamiętajcie, że w przypadku remontu, zawsze stosujemy uszczelki dedykowane – nie ma tu miejsca na improwizację materiałową.

Na co zwrócić uwagę? Pasowanie, normy i jak unikać bubli

Grubość uszczelki: To nie jest tylko kawałek papieru!

Kupując Części zamienne, musicie być czujni. Uszczelka pod głowicą (UHG) ma bezpośredni wpływ na stopień sprężania silnika. Producenci często oferują uszczelki o różnych grubościach nominalnych, które są kluczowe po planowaniu głowicy lub bloku. Jeśli kupicie zbyt cienką uszczelkę, stopień sprężania wzrośnie ponad normę, co może prowadzić do spalania stukowego i uszkodzenia tłoków. Zbyt gruba uszczelka obniży moc. Zawsze sprawdzajcie specyfikację silnika i mierzycie, ile materiału zostało usunięte podczas obróbki mechanicznej.

Kolejny punkt to jakość i normy. Tanie, chińskie podróbki, które zalewają rynek, często mają złą geometrię (nie pasują idealnie do otworów), są wykonane z materiałów o niskiej odporności termicznej lub, co gorsza, mają nieprawidłowe powłoki uszczelniające. W przypadku uszczelek MLS, podróbki mogą mieć mniej warstw lub być wykonane z gorszej jakości stali, która szybko ulegnie korozji lub odkształceniu. Jak to rozpoznać? Dobre, markowe uszczelki, jak na przykład Uszczelki cylindra i głowicy Barton Hyper 125 komplet 154FMI Motocykl 125, mają precyzyjne wykończenie, wyraźne oznaczenia materiału i idealnie pasujące otwory.

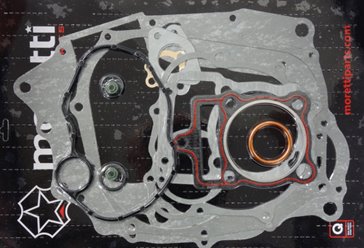

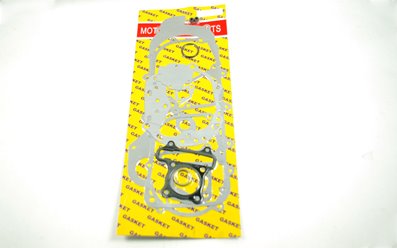

Warto też rozważyć zakup kompletów uszczelek. Jeśli rozbieracie silnik w celu gruntownego remontu (np. wymiana tłoka, remont góry), kupno pełnego zestawu jest najrozsądniejsze. Zestaw taki jak Komplet uszczelek silnika do Crossa 125 zawiera wszystkie elementy potrzebne do złożenia jednostki, minimalizując ryzyko przeoczenia małych, ale krytycznych uszczelek, na przykład tych pod śrubami napinacza rozrządu. Pamiętajcie jednak, że komplety te często zawierają uszczelki, które nie są zużyte, ale i tak należy je wymienić, ponieważ raz ściśnięta uszczelka papierowa traci swoje właściwości i nie nadaje się do ponownego użycia.

Montaż / Serwis: Czystość, moment i kolejność

Klucz dynamometryczny i chemia warsztatowa

Remont silnika to nie zabawa w piaskownicy. Montaż uszczelek jest procesem krytycznym, który wymaga pedantycznej czystości i precyzji. Pierwsza i najważniejsza zasada: przygotowanie powierzchni. Powierzchnie, na których ma spocząć uszczelka, muszą być idealnie czyste, odtłuszczone i wolne od resztek starego materiału uszczelniającego. Użycie skrobaków (plastikowych lub mosiężnych, nigdy stalowych na aluminium!) i dedykowanych zmywaczy jest obowiązkowe. Nawet mikrośmieć może stworzyć kanał, przez który za chwilę zacznie sączyć się olej.

Drugi, absolutnie kluczowy punkt to moment dokręcania i kolejność. Dotyczy to zwłaszcza uszczelki pod głowicą. Producenci zawsze podają specyficzną procedurę dokręcania: najpierw wstępny moment, potem kąt (np. 90 stopni), a wszystko to w ściśle określonej kolejności (zazwyczaj od środka na zewnątrz). Zaniedbanie tej procedury prowadzi do nierównomiernego nacisku, uszczelka się odkształca, a głowica może się wypaczyć. Zawsze używajcie skalibrowanego klucza dynamometrycznego i postępujcie zgodnie z serwisówką. Wymiana uszczelki głowicy bez klucza dynamometrycznego to proszenie się o kłopoty.

A co z chemią warsztatową? Wiele uszczelek montuje się „na sucho”. Jednak w przypadku pokryw, karterów lub tam, gdzie powierzchnia jest nieregularna (np. połączenie karterów), stosujemy uszczelniacze silikonowe wysokotemperaturowe (np. Reinzosil). Ważne: uszczelniacza używamy oszczędnie! Cienka, równomierna warstwa. Nadmiar silikonu wyciśnięty do wnętrza silnika może oderwać się, zatkać kanały olejowe i doprowadzić do zatarcia. Zawsze sprawdzajcie w instrukcji, czy dana uszczelka wymaga dodatkowego uszczelniacza, czy też jest zaprojektowana do pracy bez niego (jak większość uszczelek MLS).

Objawy zużycia: Kiedy wymienić? Co się stanie jak zaniedbasz?

Wycieki, biały dym i spadek kompresji

Uszczelki nie są wieczne. Pracują w skrajnie trudnych warunkach i z czasem twardnieją, tracą elastyczność lub ulegają erozji chemicznej. Najbardziej oczywistym objawem jest wyciek zewnętrzny. Jeśli pod motocyklem pojawiają się plamy oleju, a po umyciu silnika widać, że cieknie spod pokrywy sprzęgła, zaworów lub karterów – uszczelka jest do wymiany. W przypadku silników chłodzonych cieczą, wyciek płynu chłodniczego (często widoczny jako biały nalot lub osad) jest sygnałem alarmowym.

Znacznie poważniejsze są awarie uszczelki pod głowicą (UHG), które nie zawsze objawiają się zewnętrznym wyciekiem. Klasyczne symptomy to biały, słodki dym z wydechu (spalanie płynu chłodniczego), pęcherzyki powietrza w zbiorniczku wyrównawczym (ciśnienie ze spalania przedostaje się do układu chłodzenia) lub olej w płynie chłodniczym (lub na odwrót – osad w oleju). Innym symptomem jest spadek kompresji na jednym cylindrze, co objawia się nierówną pracą silnika i utratą mocy. Jeśli masz podejrzenia, wykonaj test na obecność spalin w układzie chłodzenia.

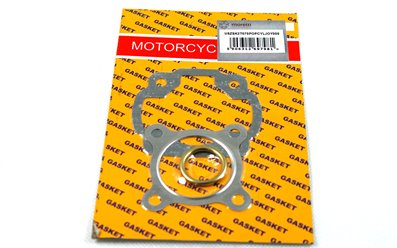

Co się stanie, jeśli zignorujesz problem? Zaniedbanie nieszczelności to prosta droga do zniszczenia silnika. Mały wyciek oleju z czasem staje się dużym wyciekiem, co grozi jazdą na zbyt niskim poziomie smarowania i zatarciem wału korbowego lub łożysk. W przypadku uszkodzenia UHG, mieszanie się płynów prowadzi do korozji wewnętrznych elementów, a co gorsza – do utraty właściwości smarnych oleju. Woda w oleju to gwarantowane uszkodzenie panewek. Dlatego, bracie, jeśli widzisz pierwsze objawy, nie czekaj na cud. Inwestycja w nową uszczelkę, nawet taką jak Uszczelki cylindra i głowicy TOP END AM6 70 cc Skuter 2T, jest o rząd wielkości niższa niż cena nowego tłoka czy remontu kapitalnego. Dbajcie o uszczelki, a one zadbają o Wasz silnik!
