Zanim przejdziemy do szczegółów technicznych, warto uporządkować sobie wiedzę. Układ dolotowy to nie tylko kawałek gumy i filtr. To precyzyjny system, który musi dostarczyć idealnie czystą i zmierzoną ilość powietrza do komory spalania. Zaniedbanie tego elementu prowadzi prosto do utraty mocy, a w skrajnych przypadkach – do zatarcia. Dlatego w tym poradniku omówimy:

• Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)
• Rodzaje i typy (Różnice w materiałach, technologie)
• Na co zwrócić uwagę? (Parametry, normy, jak odróżnić podróbkę)
• Montaż / Serwis (Instrukcja krok po kroku, momenty dokręcania)
• Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Co to jest i jak działa? Fizyka i rola układu dolotowego

Układ dolotowy to autostrada dla powietrza, które musi trafić do cylindrów. Jego podstawową rolą jest dostarczenie odpowiedniej ilości powietrza, które następnie miesza się z paliwem w idealnych proporcjach (stechiometrycznych). Niezależnie od tego, czy mówimy o starym Gaźniku skuter 2T, czy nowoczesnym wtrysku, zasada jest ta sama: powietrze musi być czyste i musi go być tyle, ile trzeba.

Fizyka jest brutalna: silnik spalinowy działa na zasadzie podciśnienia. Kiedy tłok schodzi w dół (suw ssania), wytwarza podciśnienie, które zasysa powietrze z zewnątrz. To powietrze musi najpierw przejść przez filtr, który jest pierwszą i najważniejszą linią obrony. Następnie trafia do airboxa (puszki filtra), a stamtąd – przez króćce dolotowe – do gaźnika lub bezpośrednio do przepustnicy w przypadku wtrysku. Cały ten tor musi być szczelny i mieć optymalną geometrię, aby minimalizować opory przepływu (tzw. flow).

Rola układu dolotowego jest wielowymiarowa. Po pierwsze, filtruje. Po drugie, w nowoczesnych systemach wpływa na rezonans i pulsację powietrza. Długość i kształt kanałów dolotowych są projektowane tak, aby przy określonych obrotach silnika, fala ciśnienia wracała do zaworu ssącego, "dopychając" dodatkową porcję powietrza do cylindra. To jest klucz do uzyskania wysokiego momentu obrotowego w szerokim zakresie obrotów. Zaniedbując nawet najmniejszy element, np. nieszczelny króciec, zaburzamy całą tę skomplikowaną inżynierię, co skutkuje niestabilną pracą, a w silnikach chłodzonych powietrzem – ryzykiem przegrzania z powodu ubogiej mieszanki.

Rodzaje i typy filtrów oraz układów dolotowych

Filtry powietrza – materiały i technologie

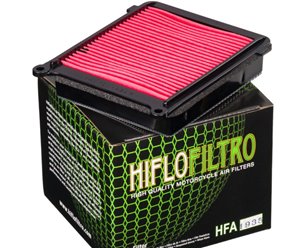

Na rynku mamy trzy główne rodzaje materiałów filtracyjnych. Najbardziej powszechny jest filtr papierowy – tani, skuteczny w zatrzymywaniu drobnych cząstek, ale jednorazowy. Po prostu się go wymienia, gdy jest brudny. Drugi typ to filtry gąbkowe (piankowe), często spotykane w motocyklach terenowych (Enduro/Cross). Wymagają regularnego mycia i nasączania specjalnym olejem, który zwiększa ich zdolność do wyłapywania kurzu i piasku, jednocześnie pozwalając na lepszy przepływ niż papier.

Trzeci rodzaj to filtry bawełniane (np. K&N), które są filtrami o wysokim przepływie. Składają się z kilku warstw nasączonej olejem bawełny, umieszczonej między siatkami. Zapewniają lepszy przepływ powietrza, co teoretycznie daje niewielki wzrost mocy, i są wielokrotnego użytku. Pamiętajcie jednak, że wyższy przepływ często oznacza nieco gorszą filtrację najdrobniejszych cząstek, choć w normalnym użytkowaniu drogowym różnica jest marginalna. Kluczowe jest, aby zawsze używać dedykowanego oleju do nasączania, bo to on jest głównym elementem filtrującym.

Budowa układu: Gaźnik vs Wtrysk

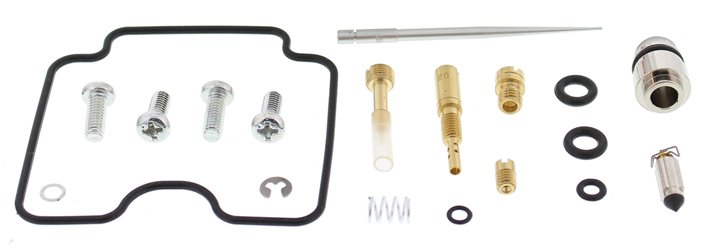

Różnice w układzie dolotowym wynikają głównie z systemu zasilania paliwem. W starszych maszynach mamy gaźniki, które mieszają powietrze i paliwo. Gaźnik jest wrażliwy na wszelkie zmiany w przepływie powietrza, dlatego każda modyfikacja filtra wymaga zazwyczaj regulacji dysz. W nowoczesnych motocyklach królują systemy wtrysku paliwa, takie jak ten wtrysk paliwa. Tutaj za mieszankę odpowiada komputer (ECU) i czujniki (MAP, IAT, TPS), które mierzą ciśnienie, temperaturę i masę powietrza. To sprawia, że system jest bardziej odporny na drobne zmiany, ale jednocześnie bardziej skomplikowany diagnostycznie.

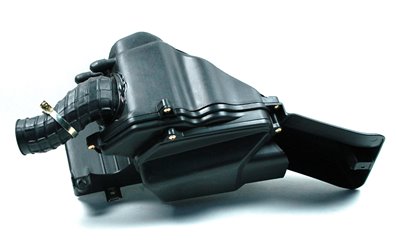

Kolejnym elementem, który zyskuje na popularności, zwłaszcza w tuningu, są filtry stożkowe (podciśnieniowe), montowane bezpośrednio na króciec gaźnika lub przepustnicy. Choć wyglądają fajnie i dają głośniejszy dźwięk, w większości motocykli drogowych są gorszym rozwiązaniem niż fabryczny airbox. Airbox jest projektowany tak, by chronić filtr przed wodą, stabilizować temperaturę zasysanego powietrza i wykorzystywać efekty rezonansowe. Montując stożek, często tracimy te korzyści, zasysając gorące powietrze znad silnika, co obniża moc. Dlatego w przypadku motocykli drogowych i turystycznych, trzymanie się fabrycznego airboxa i dobrego wkładu filtracyjnego to zazwyczaj najlepsza Części zamienne decyzja.

Na co zwrócić uwagę? Parametry, normy i podróbki

Jakość wykonania i pasowanie

Kiedy kupujecie filtr, najważniejsze jest pasowanie. Filtr musi idealnie przylegać do puszki airboxa. Nawet najmniejsza nieszczelność – milimetrowa szczelina – sprawi, że cały system filtrujący przestanie działać, a silnik będzie zasysał nieoczyszczone powietrze. W przypadku filtrów papierowych, zwróćcie uwagę na jakość uszczelki piankowej lub gumowej. Musi być sprężysta i dokładnie wypełniać przestrzeń. Nie oszczędzajcie na filtrach – to najtańsza polisa na życie dla Waszego silnika.

W przypadku króćców dolotowych (elementów gumowych łączących gaźnik/przepustnicę z głowicą lub airboxem), kluczowa jest odporność materiału na temperaturę i benzynę. Tanie chińskie zamienniki potrafią sparcienić i popękać już po jednym sezonie, co prowadzi do zasysania fałszywego powietrza i drastycznego zubożenia mieszanki. Zawsze sprawdzajcie, czy króciec jest elastyczny i czy nie ma na nim mikropęknięć. Pęknięty króciec to pewna droga do problemów z utrzymaniem obrotów biegu jałowego i szarpaniem podczas przyspieszania.

Jak odróżnić podróbkę?

Rynek jest zalany podróbkami, zwłaszcza jeśli chodzi o popularne marki filtrów sportowych. Podróbki często mają gorszą jakość materiału filtrującego, słabej jakości kleje, które puszczają pod wpływem ciepła, oraz co najgorsze – nie trzymają wymiarów. Podróbka filtra może wyglądać identycznie, ale jej uszczelka będzie twarda i nie zapewni szczelności. Zawsze kupujcie Części zamienne z zaufanego źródła. Jeśli filtr jest podejrzanie tani, prawdopodobnie jest to bubel, który może Was kosztować remont silnika. Wystarczy jeden duży kamyczek piachu, który przedostanie się do cylindra, by porysować gładź i zniszczyć pierścienie.

Montaż / Serwis: Chemia warsztatowa i momenty dokręcania

Wymiana filtra papierowego i gąbkowego

Wymiana filtra papierowego to prosta sprawa. Otwieramy airbox, wyjmujemy stary, wkładamy nowy. Kluczowe jest, aby przed włożeniem nowego, dokładnie wyczyścić wnętrze puszki filtra z kurzu i ewentualnych zanieczyszczeń. Pamiętajcie, żeby nie używać sprężonego powietrza do wydmuchiwania brudu z airboxa, jeśli stary filtr jest jeszcze na miejscu, bo wepchniecie kurz głębiej do układu dolotowego! Jeśli airbox jest bardzo brudny, przetrzyjcie go wilgotną szmatką.

W przypadku filtrów gąbkowych (piankowych) i bawełnianych, serwis jest bardziej złożony. Najpierw filtr trzeba umyć w specjalnym środku czyszczącym (nigdy w benzynie, bo zniszczy gąbkę/bawełnę!). Po wysuszeniu, konieczne jest nasączenie go olejem filtracyjnym. Olej musi być równomiernie rozprowadzony, ale nie może ociekać. Zbyt duża ilość oleju może dławić silnik, zbyt mała – nie zapewni odpowiedniej filtracji. Zawsze ściśle trzymajcie się instrukcji producenta filtra co do rodzaju chemii i metody nasączania.

Montaż króćców i momenty dokręcania

Wymiana króćca dolotowego wymaga precyzji. Po pierwsze, używajcie nowych uszczelek (jeśli są wymagane). Po drugie, śruby mocujące króciec do głowicy lub cylindra muszą być dokręcone z odpowiednim momentem. Zbyt słabe dokręcenie spowoduje nieszczelność i zasysanie fałszywego powietrza. Zbyt mocne – zerwiecie gwinty w aluminiowej głowicy lub odkształcicie sam króciec. Zawsze sięgajcie do serwisówki! Jeśli serwisówka podaje np. 10 Nm, użyjcie klucza dynamometrycznego. W przypadku opasek zaciskających króciec na gaźniku, dokręcajcie je mocno, ale z wyczuciem, aby nie uszkodzić gumy.

Jeśli pracujecie przy wtrysku, wymiana lub montaż wtrysku paliwa lub przepustnicy jest jeszcze bardziej krytyczna. Tutaj liczy się absolutna czystość i szczelność. Użyjcie odrobiny smaru silikonowego na uszczelki typu O-ring, aby zapewnić idealne pasowanie i ułatwić montaż. Po każdej ingerencji w system wtrysku, zwłaszcza wymianie czujników, w niektórych motocyklach konieczna jest adaptacja lub reset ECU – bez tego silnik może pracować nierówno, ponieważ komputer będzie bazował na starych, nieprawidłowych danych. Zawsze sprawdzajcie, czy podłączyliście wszystkie wężyki podciśnienia, bo ich pominięcie to częsty błąd warsztatowy.

Objawy zużycia: Kiedy wymienić i co się stanie, gdy zaniedbasz?

Diagnostyka i objawy

Najbardziej oczywistym objawem zużycia filtra powietrza jest spadek mocy, zwłaszcza w górnym zakresie obrotów, oraz zwiększone zużycie paliwa. Zapchany filtr dławi silnik, uniemożliwiając mu zassanie wystarczającej ilości powietrza. Mieszanka staje się zbyt bogata w paliwo (za mało powietrza), co objawia się czarnym dymem z wydechu i problemami z odpalaniem. Jeśli filtr jest bardzo brudny, silnik może się po prostu "mulić" i nie osiągać maksymalnej prędkości.

Bardziej zdradliwe są problemy związane z nieszczelnością układu dolotowego – zasysaniem "fałszywego" powietrza. Objawy to zazwyczaj: niestabilne obroty biegu jałowego (falowanie), trudności z utrzymaniem niskich obrotów, gaśnięcie po puszczeniu gazu lub szarpanie przy gwałtownym otwarciu przepustnicy. Jeśli słyszycie syczenie lub inne dziwne dźwięki w okolicy gaźnika/wtrysku, natychmiast sprawdźcie stan króćców dolotowych i uszczelek. Fałszywe powietrze prowadzi do ubogiej mieszanki.

Konsekwencje zaniedbania

Zaniedbanie filtra papierowego i jazda na mocno zapchanym filtrze przez długi czas prowadzi do permanentnego spadku osiągów i zwiększonego spalania. To jest najmniejszy problem. Prawdziwe kłopoty zaczynają się, gdy filtr pęka, jest źle zamontowany, albo gdy pęka króciec dolotowy.

Uboga mieszanka (za dużo powietrza, za mało paliwa) to katastrofa dla silnika. Powoduje ona drastyczny wzrost temperatury spalania. W silnikach chłodzonych powietrzem lub cieczą, prowadzi to do przegrzania, uszkodzenia gniazd zaworowych, a w skrajnych przypadkach do stopienia elektrody świecy i perforacji tłoka. Najgorszy scenariusz to jednak przedostanie się zanieczyszczeń. Piasek i kurz działają jak papier ścierny wewnątrz cylindra. Powoduje to szybkie zużycie pierścieni, porysowanie gładzi cylindrowej i spadek kompresji. W efekcie, silnik zaczyna brać olej, traci moc, a jedynym ratunkiem jest kosztowny remont. Pamiętajcie – czyste powietrze to podstawa długowieczności Waszej maszyny. Lepiej wymieńcie filtr za kilkadziesiąt złotych, niż później szukajcie tłoków i cylindrów!

Wracając do Start i podstaw mechaniki: dbając o to, czym silnik oddycha, dbacie o jego serce. Niech moc będzie z Wami!
