Zanim zabierzemy się za klucze i mierniki, musimy ustalić fundamenty. Rozrząd i zawory to elementy krytyczne, które decydują o tym, czy silnik w ogóle odpali, a jeśli odpali, to czy będzie generował deklarowaną moc. Poniżej znajdziesz mój plan działania, który pozwoli Ci opanować ten temat od podstaw mechaniki po zaawansowane objawy zużycia.

• Co to jest i jak działa? (Fizyka, budowa wewnętrzna, rola w układzie)
• Rodzaje i typy (Różnice w materiałach: stal vs alu, technologie produkcji)
• Na co zwrócić uwagę? (Parametry, normy, pasowanie, jak odróżnić podróbkę)
• Montaż / Serwis (Instrukcja krok po kroku, chemia warsztatowa, momenty dokręcania)
• Objawy zużycia (Kiedy wymienić? Co się stanie jak zaniedbasz?)

Co to jest i jak działa? Fizyka, budowa wewnętrzna i rola w układzie

Rozrząd to nic innego jak system odpowiedzialny za idealną synchronizację otwierania i zamykania zaworów względem położenia tłoka. W silniku czterosuwowym tłok musi wykonać dwa pełne obroty wału korbowego (720 stopni), aby zakończyć cykl pracy (ssanie, sprężanie, praca, wydech). Zadaniem rozrządu jest zapewnienie, że w odpowiednim momencie zawory ssące otworzą się, by wpuścić mieszankę paliwowo-powietrzną, a następnie zamkną się, pozwalając na sprężenie, by na końcu zawory wydechowe usunęły spaliny. Ta precyzja musi być zachowana z dokładnością do ułamka milimetra i stopnia kątowego.

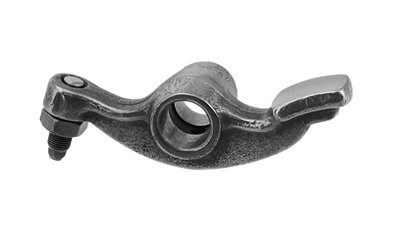

Głównymi elementami tego układu w większości motocykli są: wał korbowy (który napędza cały układ), łańcuch lub pasek rozrządu, koła zębate, wałek rozrządu (lub dwa wałki w systemach DOHC), oraz elementy pośrednie, takie jak popychacze, dźwigienki i same zawory. Wałek rozrządu, napędzany przez wał korbowy, obraca się dwukrotnie wolniej niż wał korbowy (jeden obrót wałka na dwa obroty wału), a jego krzywki są precyzyjnie wyprofilowane, by naciskać na zawory w ściśle określonym momencie. Zrozumienie tego stosunku 2:1 jest absolutnie kluczowe do poprawnego ustawienia Silnik i Osprzęt.

Same zawory to mechaniczne grzybki osadzone w głowicy, które uszczelniają komorę spalania. Zawory ssące są zazwyczaj większe, ponieważ muszą umożliwić szybki i efektywny przepływ dużej ilości mieszanki. Zawory wydechowe, choć mniejsze, muszą wytrzymać ekstremalnie wysokie temperatury panujące po spaleniu paliwa. Ich prawidłowe uszczelnienie, osiągane dzięki docieraniu do gniazd zaworowych, ma bezpośredni wpływ na kompresję i moc silnika. Jeśli zawory nie domykają się w 100%, kompresja ucieka, a silnik traci energię – to jest prosta fizyka, której nie oszukasz.

Rodzaje i typy: Technologie, materiały i konstrukcje

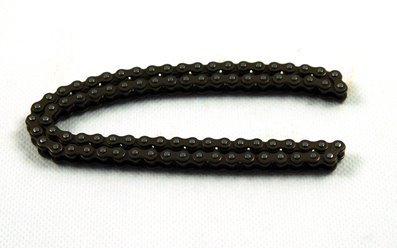

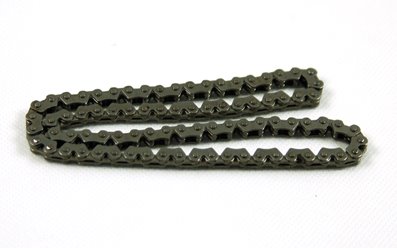

W motocyklach dominują systemy rozrządu łańcuchowego, choć w niektórych konstrukcjach (np. w Harleyach lub starszych BMW) spotkamy paski lub nawet zębatki. Łańcuchy są trwałe i wytrzymują wysokie obroty, ale wymagają stałego napięcia. Dzielimy je na łańcuchy tulejkowe (rzadziej spotykane w nowoczesnych silnikach) oraz łańcuchy zębate (silent chain), które są cichsze i bardziej precyzyjne. Kluczową kwestią jest liczba wałków rozrządu: SOHC (Single Overhead Camshaft), gdzie jeden wałek obsługuje zarówno zawory ssące, jak i wydechowe, oraz DOHC (Double Overhead Camshaft), gdzie mamy osobny wałek dla ssących i wydechowych. DOHC pozwala na większą swobodę w projektowaniu krzywek i jest standardem w silnikach sportowych i wysokoobrotowych.

Jeśli chodzi o zawory, materiał jest równie ważny jak ich liczba. Standardowe zawory są wykonane ze specjalnych stopów stali chromowo-niklowej, które są odporne na korozję i wysokie temperatury. W jednostkach wyczynowych lub tuningowanych często stosuje się stopy tytanu, które są znacznie lżejsze. Niższa masa zaworu pozwala na osiąganie wyższych obrotów bez ryzyka tzw. "pływania zaworów" (valve float), czyli sytuacji, w której sprężyny nie nadążają za zamykaniem zaworu. Oczywiście, zawory tytanowe są droższe i mają inną specyfikę serwisową, ale redukcja masy w układzie rozrządu to bezpośredni zysk na osiągach. Zobaczmy przykład: Zawory zestaw do motoroweru z silnikiem 130cc Chłodzonego cieczą.

Nie możemy zapomnieć o napinaczu rozrządu. To jest cichy bohater, który utrzymuje łańcuch w stałym napięciu, minimalizując ryzyko przeskoczenia i redukując hałas. Mamy dwa główne typy: mechaniczne i hydrauliczne. Napinacze mechaniczne (ręczne lub sprężynowe z blokadą) są proste i niezawodne, często stosowane w off-roadzie lub starych konstrukcjach. Napinacze hydrauliczne wykorzystują ciśnienie oleju silnikowego, aby utrzymać napięcie, automatycznie kompensując zużycie łańcucha. Choć są wygodniejsze, to właśnie one najczęściej generują problemy – gdy ciśnienie oleju jest niskie (na zimno lub na wolnych obrotach), mogą zacząć "grzechotać". Wymiana zużytego napinacza to często najprostszy sposób na uciszenie silnika. Idealnym przykładem jest Napinacz rozrządu Barton MZK 250cc Cross DB250.

Na co zwrócić uwagę? Parametry, normy i jak odróżnić podróbkę

Kupując elementy rozrządu, nie oszczędzaj. To nie jest miejsce na kompromisy, bo błąd kosztuje remont głowicy, a czasem i całego silnika. Po pierwsze, sprawdź normy i producentów. Jeśli potrzebujesz nowego łańcucha, szukaj renomowanych marek (DID, RK, IWIS), które dostarczają części na pierwszy montaż (OEM). Sprawdź specyfikację: długość łańcucha (liczba ogniw), typ (np. 40-ogniwowy silent chain) oraz szerokość. Pamiętaj, że nawet milimetrowa różnica w wymiarze bocznym może spowodować tarcie o obudowę i szybkie zniszczenie. Użycie łańcucha niskiej jakości, który szybko się wyciąga, prowadzi do konieczności częstej, a czasem niemożliwej, regulacji napinacza, a w efekcie do utraty synchronizacji.

W przypadku zaworów kluczowe jest pasowanie i wykończenie. Zawory muszą być idealnie proste, a ich talerzyki muszą mieć odpowiedni kąt (zazwyczaj 45 stopni), by idealnie przylegać do gniazd. Podróbki i tanie Części zamienne często mają miększy materiał trzpienia, co prowadzi do szybkiego zużycia w kontakcie z prowadnicami zaworowymi i w konsekwencji do nadmiernego luzu. Zawsze porównaj wagę nowego zaworu z oryginalnym – lżejszy zamiennik może być wykonany z gorszego stopu lub mieć cieńszy trzpień, co jest sygnałem ostrzegawczym. Jakość obróbki powierzchni, zwłaszcza w miejscu styku z uszczelniaczem, musi być perfekcyjna, by uniknąć wycieków oleju do komory spalania.

A jak odróżnić podróbkę? Po pierwsze, opakowanie. Renomowani producenci dbają o detale, mają hologramy i idealne nadruki. Po drugie, waga i wykończenie. Wysokiej jakości łańcuchy rozrządu, takie jak Łańcuszek rozrzadu do Hisun Tactic 550, mają gładkie, jednolite ogniwa i są precyzyjnie nitowane. Tanie zamienniki często mają luzy boczne, nierówne nity lub słabe oznaczenia fabryczne. Jeśli część jest podejrzanie tania, to znaczy, że oszczędzono na materiałach lub kontroli jakości. Pamiętaj, że każda część pracująca w silniku jest poddawana ogromnym obciążeniom termicznym i mechanicznym – to nie jest miejsce na eksperymenty z nieznanymi markami.

Montaż / Serwis: Instrukcja, chemia warsztatowa i momenty dokręcania

Serwis rozrządu to jedna z najbardziej krytycznych operacji w warsztacie. Najważniejsza zasada: ustawienie rozrządu ZAWSZE zaczynamy od ustawienia tłoka pierwszego cylindra w Górnym Martwym Punkcie (GMP) w fazie sprężania. Służą do tego specjalne znaki na kole zamachowym lub alternatorze (znak T lub linia). Następnie, wałki rozrządu muszą być ustawione zgodnie ze znakami fabrycznymi na kołach zębatych, które muszą pokrywać się ze znakami na obudowie głowicy. W większości motocykli sportowych stosuje się również specjalne przyrządy blokujące wałki rozrządu, które zapewniają idealne położenie. Jeśli pomylisz się o jeden ząbek, silnik będzie pracował nierówno, straci moc, a w najgorszym wypadku dojdzie do kolizji zaworów z tłokiem.

Po montażu łańcucha i kół musisz zadbać o luz zaworowy. To jest to magiczne miejsce pomiędzy krzywką wałka rozrządu a popychaczem/dźwigienką, które musi być zachowane, by zawór mógł się w pełni zamknąć, gdy silnik jest rozgrzany. Luz zaworowy reguluje się na zimnym silniku (zgodnie ze specyfikacją producenta). Metody są różne: śruba i przeciwnakrętka (prostsze silniki), płytki regulacyjne pod szklankami (wymaga demontażu wałków i precyzyjnych płytek – zestaw regulacji zaworów) lub hydrauliczne kasowanie luzu (najmniej kłopotliwe, ale wymaga idealnej czystości oleju). Zbyt mały luz prowadzi do podpierania zaworów (zawsze otwarte), co wypala gniazda i zawory. Zbyt duży luz powoduje hałas i szybsze zużycie elementów.

I na koniec – momenty dokręcania. Użycie klucza dynamometrycznego jest obowiązkowe! Śruby mocujące wałki rozrządu, pokrywę zaworów i napinacz muszą być dokręcone z precyzją, jaką podaje serwisówka. Zbyt słabe dokręcenie może prowadzić do poluzowania elementów i wypadnięcia śrub do Silnik i Osprzęt, a zbyt mocne – do zerwania gwintów w aluminiowej głowicy. Nie zapomnij o chemii warsztatowej. Nowe uszczelki głowicy i pokrywy zaworów, a także odpowiednie uszczelniacze (np. silikon wysokotemperaturowy) na newralgiczne punkty (półksiężyce, rogi) są niezbędne, aby zapewnić szczelność i uniknąć wycieków oleju, które często pojawiają się po nieprofesjonalnej wymianie rozrządu.

Objawy zużycia: Kiedy wymienić? Co się stanie jak zaniedbasz?

Pierwszym i najbardziej oczywistym objawem zużycia rozrządu jest hałas, potocznie zwany „grzechotaniem”. Zazwyczaj jest to metaliczny dźwięk dochodzący z okolic głowicy, nasilający się na wolnych obrotach lub tuż po odpaleniu silnika (zanim napinacz hydrauliczny się napełni). Ten hałas oznacza, że łańcuch rozrządu jest wyciągnięty, a napinacz osiągnął swój maksymalny zakres pracy. Zaniedbanie tego objawu prowadzi do coraz większego luzu, który może skutkować przeskoczeniem łańcucha na zębatkach wałków rozrządu. Jeśli tak się stanie, synchronizacja jest stracona – zawory otworzą się w złym momencie, co natychmiast prowadzi do problemów z odpaleniem, a jeśli silnik pracuje, do poważnego uszkodzenia.

Inne objawy to spadek mocy i nierówna praca silnika, zwłaszcza w dolnym zakresie obrotów. Może to być spowodowane zarówno przestawieniem rozrządu (łańcuch przeskoczył o jeden ząbek), jak i utratą szczelności zaworów. Jeśli zawory są wypalone lub gniazda są uszkodzone (np. przez zbyt mały luz zaworowy, który powodował ich podpieranie), silnik traci kompresję. Można to łatwo sprawdzić manometrem do pomiaru kompresji. Jeśli kompresja jest niska, a pierścienie tłokowe są sprawne, winne są zawory lub uszczelka głowicy. Wypalone zawory, zwłaszcza wydechowe, są bardzo częstym problemem w motocyklach jeżdżących głównie na wysokich obrotach.

A co się stanie, gdy całkowicie zaniedbasz rozrząd? Najgorszy scenariusz to pęknięcie łańcucha rozrządu. To jest katastrofa dla silnika. W momencie pęknięcia, wałki rozrządu zatrzymują się, pozostawiając część zaworów w pozycji otwartej. Tłok, napędzany siłą bezwładności i rozpędu, uderza w otwarte zawory z ogromną siłą. Efekt? Zgięte zawory, uszkodzone prowadnice, rozbite tłoki, a często pęknięta głowica. Koszty naprawy w takim przypadku przekraczają wartość wielu starszych motocykli. Dlatego tak ważne jest, by regularnie kontrolować luz zaworowy (zgodnie z interwałami serwisowymi) i reagować na pierwsze oznaki grzechotania – bo w tym układzie lepiej wymienić łańcuch i napinacz za kilkaset złotych, niż kupować nową głowicę za kilka tysięcy.
