Co to jest i jak działa? Fizyka, budowa wewnętrzna i rola w układzie

Lusterko motocyklowe, choć wydaje się proste, jest złożonym elementem optycznym i mechanicznym. Jego główną rolą jest odbicie światła w taki sposób, by powiększyć pole widzenia kierowcy i umożliwić mu obserwację przestrzeni za i po bokach motocykla. Zgodnie z przepisami, motocykl musi być wyposażony w dwa lusterka (lub jedno, jeśli konstrukcja pojazdu na to pozwala, ale w praktyce zawsze montujemy dwa), spełniające normy homologacyjne, co gwarantuje minimalny kąt widzenia. Taflę lustra montuje się w obudowie, która z kolei jest połączona z ramieniem. To ramię jest krytycznym elementem, ponieważ musi zapewnić stabilność mechaniczną i jednocześnie umożliwić regulację kąta widzenia.

Z punktu widzenia fizyki, zdecydowana większość lusterek motocyklowych to lustra wypukłe. Dlaczego? Lustro płaskie daje obraz rzeczywisty, ale pole widzenia jest drastycznie ograniczone. Lustro wypukłe rozprasza promienie świetlne, co pozwala zmieścić znacznie większy obszar drogi za nami w małej ramce. Oczywiście ma to swoją cenę – obraz jest pomniejszony i zniekształcony, a odległości wydają się większe, niż są w rzeczywistości. Dlatego tak ważne jest, by kierowca nauczył się interpretować te zniekształcenia, zanim w pełni zaufa lusterkom. Pamiętajmy, że to, co widzimy w lusterku, to zawsze obraz wirtualny, który wymaga interpretacji i szybkiej oceny, zwłaszcza przy zmianie pasa.

Budowa wewnętrzna lusterka to nie tylko szkło, ale cały system mocowań i regulacji. Mamy tu przegub kulowy, który pozwala na precyzyjne ustawienie kąta widzenia, oraz ramię, które musi skutecznie tłumić wibracje. Wibracje to największy wróg lusterka. Jeśli są zbyt silne, obraz staje się rozmazany i bezużyteczny. Dobre lusterko ma system tłumienia drgań, często zintegrowany z gumowymi podkładkami lub specjalną konstrukcją ramienia (np. wypełnioną pianką lub cieczą), który minimalizuje przenoszenie wibracji z silnika na taflę odbijającą. To właśnie jakość tych wewnętrznych mechanizmów, a nie tylko estetyka obudowy, decyduje o cenie i skuteczności produktu.

Rodzaje i typy – różnice w materiałach i technologie produkcji

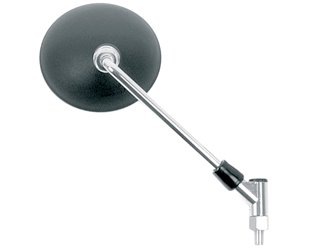

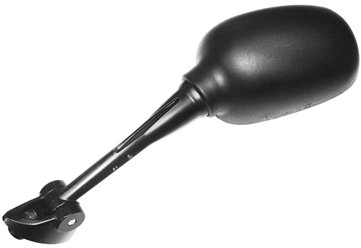

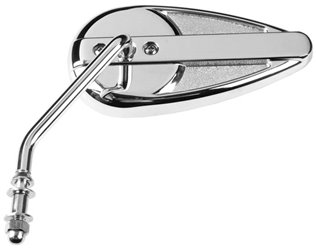

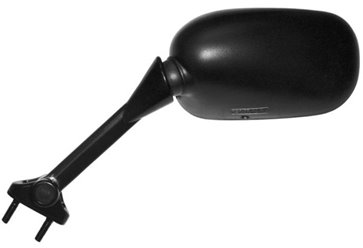

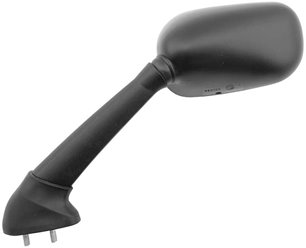

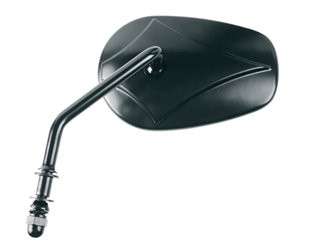

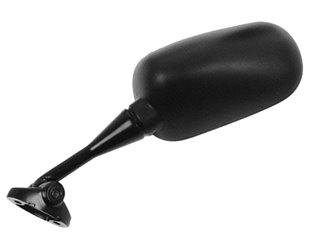

Lusterka motocyklowe możemy podzielić ze względu na miejsce montażu i materiał, z jakiego zostały wykonane. Najpopularniejsze są oczywiście lusterka montowane na Kierownica i Sterowanie za pomocą gwintu lub obejmy. Różnią się one długością ramienia, kształtem (okrągłe, owalne, trapezoidalne) i materiałem wykonania. Klasyczne lusterka do chopperów i cruiserów często mają masywne ramiona ze stali i są chromowane, co dodaje stylu, ale też zwiększa wagę i wymaga regularnej konserwacji, aby uniknąć korozji. Z kolei w motocyklach sportowych i turystycznych dominuje lekki plastik (ABS) i aluminium, często montowane na owiewkach, by poprawić aerodynamikę i zminimalizować opór powietrza przy dużych prędkościach.

Alternatywą, która zyskała dużą popularność, zwłaszcza w customach, nakedach i cafe racerach, są lusterka typu bar-end (końcówki kierownicy). Choć dają one doskonałe, niezakłócone pole widzenia, ponieważ są szerzej rozstawione niż standardowe, to wydłużają motocykl, co może być problematyczne przy przeciskaniu się w korkach czy manewrowaniu w ciasnych miejscach. Montaż bar-endów wymaga często specjalnych adapterów lub modyfikacji manetek. Jeśli chodzi o materiały: stal nierdzewna jest trwała i ciężka, aluminium jest lekkie i odporne na korozję, a plastik (ABS) jest tani, ale najmniej odporny na uszkodzenia mechaniczne. Zawsze stawiaj na jakość materiału ramienia, bo to ono przenosi wibracje i jest narażone na złamanie przy upadku.

Technologie produkcji również ewoluują. W nowoczesnych lusterkach stosuje się często szkło pokryte specjalnymi powłokami antyodblaskowymi, które minimalizują oślepianie przez słońce lub reflektory jadących za nami. Coraz częściej spotyka się też lusterka asferyczne. Mają one dwie strefy odbijające: główną, lekko wypukłą, i boczną, mocniej zakrzywioną. Ta druga strefa, umieszczona zazwyczaj na zewnętrznej krawędzi, ma za zadanie eliminować martwy punkt, co znacząco podnosi bezpieczeństwo. Niezależnie od wybranego stylu, pamiętaj, że lusterko to Części zamienne, które muszą pracować w trudnych warunkach. Kiepskie tworzywo sztuczne szybko pęka, a słabej jakości szkło matowieje.

Na co zwrócić uwagę? Homologacje, gwinty i pasowanie

Kupując lusterka, musisz być jak chirurg – precyzyjny. Po pierwsze: homologacja. W Europie lusterka muszą posiadać oznaczenie ECE (zazwyczaj wybite na obudowie lub szkle), które potwierdza, że spełniają minimalne wymogi dotyczące pola widzenia i wytrzymałości. Jazda bez homologacji to proszenie się o kłopoty podczas kontroli drogowej. Homologacja gwarantuje, że lusterko zapewni Ci minimalny kąt widzenia (zwykle 75 metrów za pojazdem na szerokości 5 metrów) i będzie wystarczająco duże, by było użyteczne.

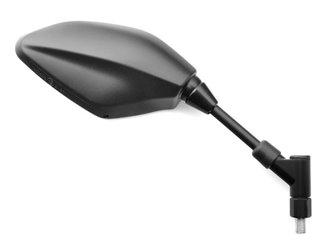

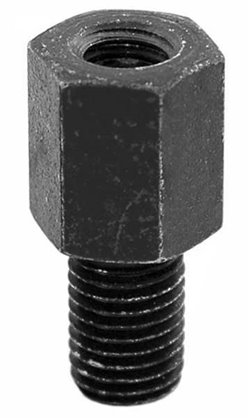

Po drugie: parametry i pasowanie, a konkretnie gwinty. To klucz do sukcesu, zwłaszcza że producenci motocykli lubią się bawić standardami. Najczęściej spotykane gwinty to M8 i M10, ale diabeł tkwi w szczegółach: kierunek gwintu. Wiele japońskich motocykli, zwłaszcza Yamaha, stosuje na prawym lusterku gwint lewy (odwrotny). To jest pułapka, na którą wpadło już wielu domorosłych mechaników! Jeśli wkręcisz standardowe lusterko z gwintem prawym do mocowania na gwint lewy, zniszczysz mocowanie w Kierownica i Sterowanie. Zawsze sprawdź, czy potrzebujesz gwintu prawego (RH) czy lewego (LH). Jeśli masz wątpliwości lub chcesz zamontować niestandardowe lusterka, ratują Cię adaptery. Na przykład, jeśli potrzebujesz przejść z grubszego gwintu na cieńszy: Adapter do lusterka motocyklowego gwint prawy Ø 10 mm na Ø 8 mm - LAMPA załatwi sprawę. A jeśli musisz zmienić kierunek gwintu, by pasowało do Yamahy, jest np. Adapter do lusterka motocykla - gwint prawy 10 mm na lewy 8 mm, marka - LAMPA.

Jak odróżnić podróbkę? Po pierwsze, cena. Dobre, homologowane lusterko z metalowym ramieniem i solidnym przegubem nie kosztuje 20 złotych. Po drugie, jakość szkła. Podróbki często mają nierówne krawędzie, a obraz jest zniekształcony, jakbyś patrzył przez dno butelki, co jest niedopuszczalne. Po trzecie, jakość połączeń. W tanich lusterkach przegub kulowy szybko się wyrabia i nie trzyma pozycji, przez co lusterko samoistnie opada podczas jazdy. Zawsze szukaj precyzyjnie wykonanych elementów i sprawdzaj, czy gwinty są czyste i dokładnie nacięte. Podróbki często mają też słabej jakości powłokę chromową lub lakier, który szybko odpryskuje pod wpływem warunków atmosferycznych.

Montaż / Serwis – instrukcja, chemia warsztatowa, momenty dokręcania

Montaż lusterka to z pozoru prosta sprawa, ale często popełniamy błędy, które prowadzą do luzów i wibracji. Zaczynamy od czyszczenia gwintu w mocowaniu na kierownicy. Jeśli stary gwint jest brudny, zardzewiały lub skorodowany, nowe lusterko nigdy nie będzie trzymało stabilnie. Użyj szczotki drucianej i odrobiny penetratora, aby usunąć rdzę i zanieczyszczenia, a następnie przedmuchaj sprężonym powietrzem. Jeśli konieczne jest użycie adaptera (np. Adapter gwintowy do lusterka motocyklowego - prawy Ø 8 mm na prawy Ø 10 mm - LAMPA), wkręć go najpierw w mocowanie, a dopiero potem w adapter wkręć ramię lusterka.

Chemia warsztatowa: to jest moment, kiedy wkracza blokada gwintów. Choć lusterka są zabezpieczone nakrętkami kontrującymi, na gwinty montażowe zawsze warto nałożyć odrobinę niebieskiego (średnia siła) kleju do gwintów. To zabezpieczy przed luzowaniem spowodowanym ciągłymi wibracjami. Lusterka pracują pod ciągłym obciążeniem drganiami, a utrata lusterka w trasie to nie tylko strata pieniędzy, ale też poważne zagrożenie bezpieczeństwa. Po wkręceniu lusterka na pożądaną wysokość, dokręć nakrętkę kontrującą. Użyj klucza dynamometrycznego, jeśli masz dostęp do specyfikacji producenta – zazwyczaj momenty dokręcania są niskie, rzędu 10-15 Nm. Zbyt mocne dokręcenie może uszkodzić delikatny gwint w obudowie lub ramieniu, zwłaszcza jeśli jest to aluminium.

Serwis lusterka polega głównie na utrzymaniu czystości i sprawdzaniu luzów. Regularnie sprawdzaj, czy przegub kulowy trzyma ustawienie. Jeśli lusterko "opada" lub zmienia kąt podczas jazdy, spróbuj dokręcić śrubę regulacyjną na przegubie (jeśli konstrukcja na to pozwala). Jeśli nie ma możliwości regulacji, a lusterko jest luźne, to jest zużyte i wymaga wymiany. Pamiętaj też o konserwacji elementów metalowych, szczególnie chromowanych – wilgoć i sól drogowa szybko je niszczą. W przypadku pęknięcia samego szkła, często można znaleźć zestawy naprawcze z samoprzylepnymi wkładami, co jest tańsze niż wymiana całego zespołu, choć ja zawsze polecam wymianę całego elementu dla zachowania integralności mechanicznej i optycznej.

Objawy zużycia – kiedy wymienić? Co się stanie jak zaniedbasz?

Lusterka motocyklowe zużywają się na dwa główne sposoby: optycznie i mechanicznie. Optyczne zużycie to matowienie lustra, głębokie zarysowania lub uszkodzenie powłoki odbijającej, które może prowadzić do zjawiska "podwójnego obrazu".
