Pierścienie tłokowe: dobór, dwa pomiary i montaż bez wpadek
Trafił do mnie kiedyś silnik po świeżej „naprawie”. Nowy tłok, nowy komplet pierścieni, czterdzieści parę kilometrów po złożeniu, kompresja ledwo powyżej sześciu barów i dym jak z ogniska. Po rozebraniu wszystko było jasne w dwie sekundy: końce rozprężacza w pierścieniu zgarniającym zachodziły na siebie zamiast się stykać. Jeden detal, o którym nikt nie pomyślał, i cała robota od nowa. Z pierścieniami tak właśnie jest: kosztują ułamek tego, co reszta silnika, a wybaczają najmniej.
Poniżej zbieram to, co naprawdę trzeba sprawdzić przy doborze i montażu. Łącznie z dwoma pomiarami, które w domowym warsztacie potrafią wylecieć z listy, bo „przecież komplet jest nowy”.
Co ten pierścień właściwie robi
Uszczelnianie jest oczywiste. Pierścień nie pozwala, żeby ciśnienie ze sprężania i spalania uciekało obok tłoka do skrzyni korbowej (to są słynne przedmuchy, w literaturze blow-by).
Mniej oczywiste jest chłodzenie, a to zadanie równie ważne. Tłok pozbywa się większości ciepła nie do powietrza czy oleju od spodu, tylko właśnie przez pierścienie do gładzi cylindra. Różne źródła podają tu wartości rzędu 50–70% w zależności od konstrukcji i tego, czy tłok jest chłodzony natryskiem oleju od dołu. Dlatego pierścień, który przestaje przylegać, nie tylko traci szczelność, ale jeszcze przegrzewa denko, na którym siedzi.
Trzecie zadanie to gospodarka olejem: rozprowadzić cienką warstwę tam, gdzie jest potrzebna, i zgarnąć nadmiar, zanim trafi do komory spalania.
Objawy zużycia dlatego zwykle chodzą w parze. Spada kompresja, rośnie apetyt na olej, pojawia się dym. Rzadko przychodzi jedno bez drugiego, a jeśli przychodzi, to zwykle znaczy, że problem leży gdzie indziej: w zaworach albo w uszczelniaczach.

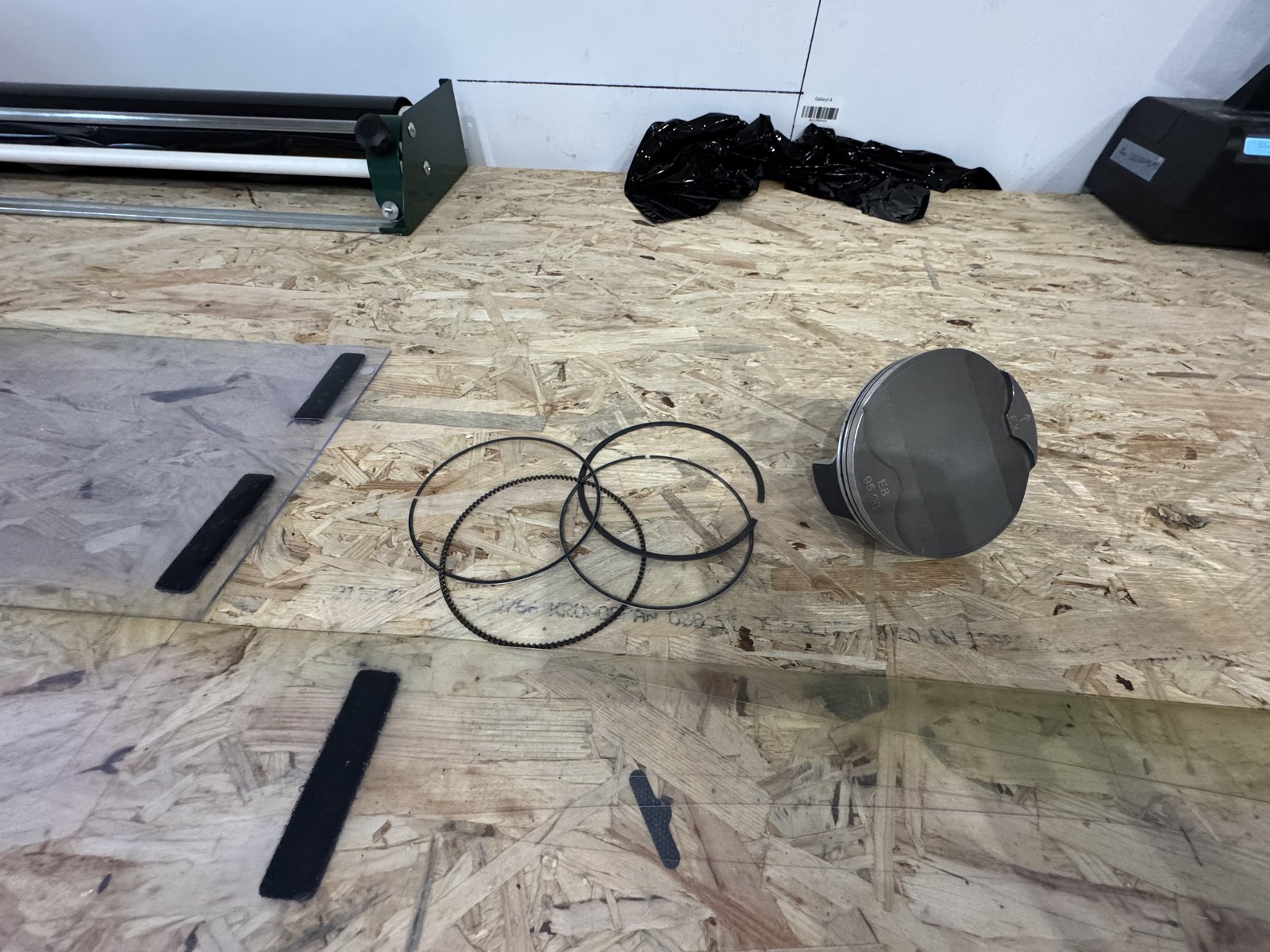

Co siedzi w komplecie do czterosuwu
Trzy pozycje, choć fizycznie elementów jest zwykle pięć.
Górny pierścień pracuje w najgorszych warunkach, kilka milimetrów pod komorą spalania. Przekrój prostokątny albo lekko beczkowy, powierzchnia ślizgowa najczęściej chromowana, azotowana albo z natryskiem molibdenowym w rowku.
Drugi pierścień tylko z nazwy jest kompresyjny. W praktyce jego głównym zadaniem jest zgarnianie oleju, dlatego bywa stożkowy albo ma podcięcie od dołu (typ Napier). To dlatego akurat przy nim orientacja góra-dół jest krytyczna: włożony odwrotnie zaczyna działać jak pompka wpychająca olej do góry.

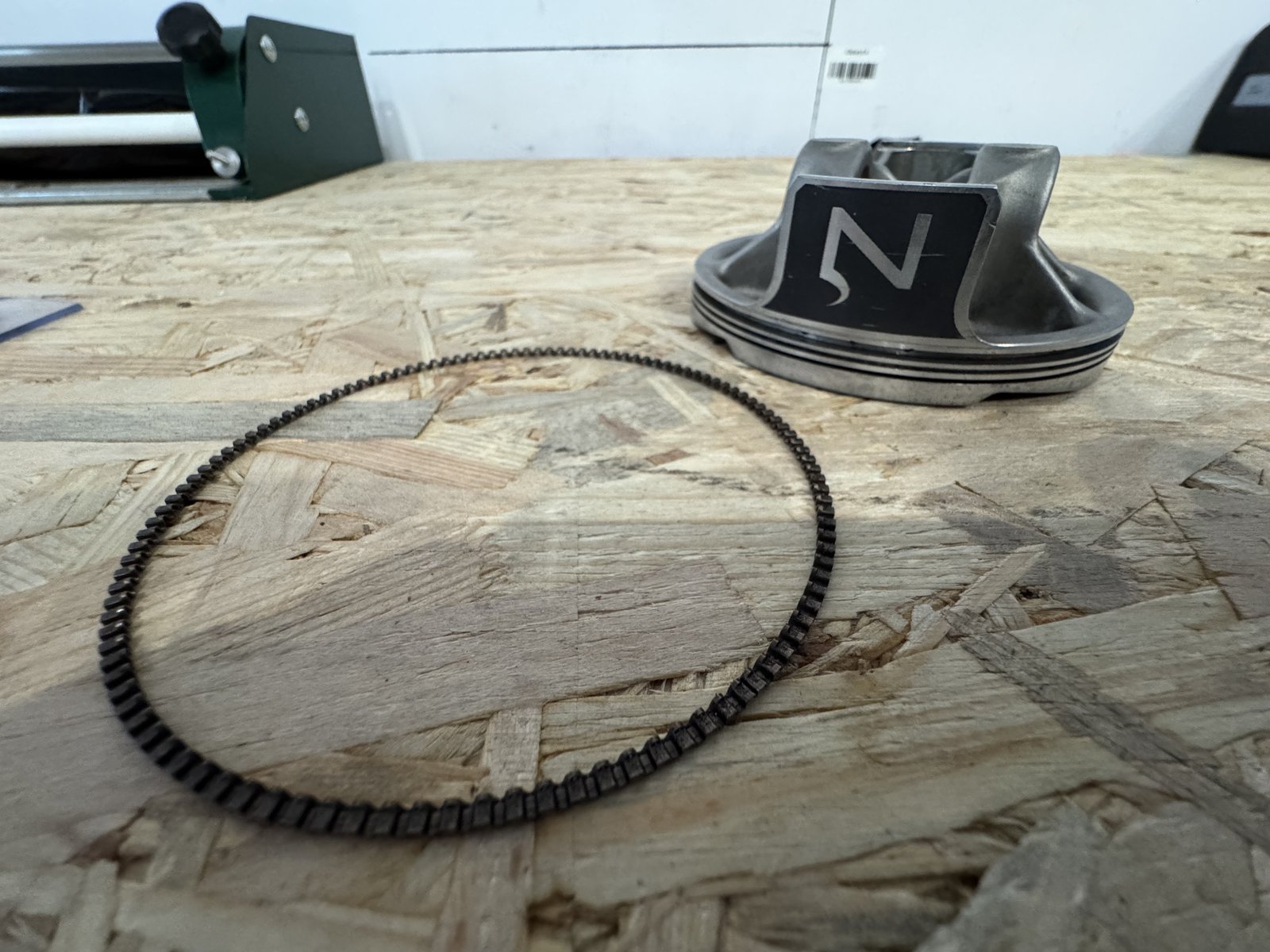

Pierścień zgarniający to zwykle trzy części: dwa cienkie listki i falisty lub spiralny rozprężacz między nimi. Otwory i szczeliny odprowadzają zgarnięty olej przez tłok z powrotem do silnika.
Materiał i powłoka to dwie różne rzeczy, choć często wrzuca się je do jednego worka. Rdzeń bywa żeliwny albo stalowy (stal wypiera dziś żeliwo wszędzie tam, gdzie liczy się obciążenie), a na to dopiero idzie powłoka ślizgowa. Jedna rzecz warta zapamiętania przy zakupie: do cylindra z powłoką nikasilową ani do cylindra chromowanego nie dobiera się pierścieni chromowanych. Taka para źle ze sobą pracuje i albo się nie dotrze, albo zerwie powłokę. Producenci tłoków podają odpowiedni typ w karcie i warto ją przeczytać, zanim się zamówi „bo pasuje średnicą”.
Dwusuw to zupełnie inna bajka
Tu nie ma pierścienia zgarniającego i nie ma czego zgarniać: olej przychodzi razem z mieszanką albo z dozownika i ma się spalić. Zostają jeden lub dwa cienkie pierścienie kompresyjne, zwykle 0,8–1,2 mm grubości, czasem o przekroju półtrapezowym.
Druga różnica jest tą, która niszczy silniki. Ściany cylindra dwusuwu mają okna przelotowe. Gdyby pierścień mógł się swobodnie obrócić, jego zamek prędzej czy później trafiłby w krawędź okna i wyłamał się, w praktyce w ciągu kilkunastu sekund pracy. Dlatego w rowku siedzi kołek ustalający, a zamek musi go obejść.
Test jest banalny i zajmuje pięć sekund: po założeniu pierścienia spróbuj obrócić go palcem w rowku. Nie powinien drgnąć. Jeżeli daje się obracać, to albo zamek nie trafił na kołek i tylko się o niego opiera, albo kołek jest wybity, obniżony, albo siedzi w rowku sąsiednim. Ten jeden ruch palcem ratuje przed najbardziej kosztowną awarią w całym temacie. Więcej o samych różnicach konstrukcyjnych piszę w tekście o tłokach 2T i 4T.
Zanim dotkniesz pierścieni: co z cylindrem
Nowy komplet w wyrobionym cylindrze to wyrzucone pieniądze. Zmierz gładź średnicówką w trzech wysokościach (przy górze zakresu pracy pierścieni, w połowie i przy dole) oraz w dwóch osiach obróconych o 90°. Interesuje Cię nie tylko sama średnica, ale różnice: stożkowość i owalizacja. Granice są w karcie serwisowej, ale rzędem wielkości, przy którym zaczyna się myśleć o szlifie albo tulei, jest zwykle kilka setnych milimetra.
Gładź musi też mieć fakturę, w którą pierścień ma się dotrzeć. Klasyczne honowanie zostawia siatkę rys pod kątem zawartym w okolicach 45°, o chropowatości rzędu kilku dziesiątych mikrometra Ra, najlepiej z płaskimi wierzchołkami (honowanie plateau). To nie kosmetyka. Te rowki trzymają olej.
Tu jedna uwaga wbrew temu, co się czasem czyta na forach. Honowanie kulkowe nie jest honowaniem. Szczotka kulkowa nadaje się do odmatowienia gładzi i zdjęcia poloru, ale idzie za kształtem cylindra i nie poprawi geometrii ani o setną. Jeśli cylinder jest wyrobiony w stożek, po honowaniu kulkowym nadal będzie stożkiem, tyle że ładniej wyglądającym. Do cylindrów z powłoką nikasilową czy chromowaną w ogóle nie wchodzi się zwykłym kamieniem. Stosuje się tam wyłącznie narzędzia przeznaczone do powłoki, o odpowiedniej gradacji, i to bardzo ostrożnie.
Po obróbce cylinder trzeba umyć, i to porządnie. Ciepła woda z płynem, szczotka, do skutku. Sprawdzian: biała szmatka z odrobiną oleju przeciągnięta po gładzi ma zostać czysta. Samo przedmuchanie sprężonym powietrzem albo spryskanie preparatem penetrującym nie usuwa pyłu ściernego z porów, a ten pył wchodzi potem prosto pod pierścienie.
Pomiar pierwszy: przerwa zamka
Pierścień nie jest zamkniętym kółkiem, ma przecięcie, a między jego końcami musi zostać przerwa, bo rozgrzany metal się wydłuża.
Pomiar jest prosty. Wkładasz sam pierścień do cylindra, dosuwasz go denkiem tłoka, żeby ustawił się prosto, na głębokość mniej więcej 20–25 mm od górnej krawędzi, i szczelinomierzem mierzysz odstęp między końcami. Jeśli cylinder jest używany, zmierz jeszcze raz niżej, poza strefą największego zużycia. Różnica między tymi dwoma odczytami sama w sobie mówi, ile gładzi już nie ma.
Wartość zawsze bierzesz z karty tłoka. Dla orientacji, żeby wiedzieć, czy odczyt jest w ogóle sensowny: w typowym czterosuwie górny pierścień chodzi w okolicach 0,09–0,11 mm na każde 25 mm średnicy, czyli przy cylindrze 77 mm wypada mniej więcej 0,28–0,34 mm. W dwusuwach przerwy bywają odrobinę większe, rzędu 0,10–0,14 mm na 25 mm, więc przy średnicy 54 mm mówimy o jakichś 0,22–0,30 mm. Silniki doładowane i mocno tuningowane mają własne, luźniejsze widełki.
Za mała przerwa: rozgrzane końce stykają się, pierścień nie ma dokąd się rozszerzyć, wybrzusza się i zaciera gładź. Za duża: przedmuchy i spadek kompresji. Z tych dwóch pierwsza jest zdecydowanie gorsza, bo kończy się zwykle całym cylindrem do wymiany.
I teraz rzecz, o której poradniki milczą: co zrobić, gdy przerwa wyszła za mała. Piłuje się końce. Najlepiej przyrządem rolkowym, w domu wystarczy pilnik diamentowy o drobnym nacięciu, zamocowany w imadle. Pierścień prowadzi się zawsze w jedną stronę, od zewnętrznej średnicy do wewnętrznej, nigdy tam i z powrotem, bo inaczej wykrusza się powłoka. Czoła mają zostać prostopadłe i równoległe do siebie, więc sprawdzaj co kilka pociągnięć zamiast piłować na raz. Na koniec delikatnie sfazuj ostre krawędzie i umyj pierścień, bo opiłki na gładzi to dokładnie to, przed czym się przed chwilą zabezpieczaliśmy.
Pomiar drugi: luz boczny w rowku
To ten pomijany. Pierścień musi mieć luz nie tylko na zamku, ale też między swoim bokiem a ścianką rowka w tłoku. Wkładasz pierścień w rowek i wciskasz szczelinomierz obok niego, w kilku miejscach na obwodzie.
Typowe wartości dla górnego pierścienia w motocyklowym czterosuwie to okolice 0,03–0,07 mm, a granicę zużycia karty podają zwykle w okolicach 0,10 mm. Pierścień zgarniający ma zazwyczaj luźniej.
Za mały luz oznacza, że pierścień zakleszczy się w rowku, gdy tylko się rozgrzeje albo gdy zbierze się nagar. Za duży sprawia, że pierścień pracuje w rowku jak tłoczek pompki i przepycha olej do góry, a przy okazji rozklepuje boki rowka. Objaw jest wtedy identyczny jak przy pierścieniu włożonym odwrotnie i stąd bierze się sporo mylnych diagnoz.
Przy nowym komplecie na nowym tłoku ten pomiar jest kontrolą, że dostałeś właściwy zestaw. Przy używanym tłoku to często wyrok: rowki są wyklepane i tłok idzie do wymiany razem z pierścieniami, choćby wyglądał świetnie. Zanim zmierzysz, oczyść rowki ze zwęgleń starym, złamanym pierścieniem tego samego rozmiaru albo dedykowanym skrobakiem. Tylko delikatnie. Dno i boki rowka to powierzchnia współpracująca, nie miejsce na drapanie wkrętakiem.
To zresztą ta sama filozofia, co przy luzie tłoka w cylindrze: liczba pochodzi z pomiaru i z karty, nigdy z oka.
Montaż, po kolei
- Zgarniający najpierw, i to on jest pułapką. Zaczynasz od rozprężacza. Jego końce mają się stykać albo być minimalnie rozsunięte, ale absolutnie nie mogą na siebie zachodzić. Zachodzące końce rozpychają listki na średnicy większej niż cylinder i po odpaleniu silnik dymi natychmiast. Potem zakładasz listki, palcami, bez rozpieracza.
- Drugi pierścień, na końcu górny. Odwrotna kolejność uniemożliwia założenie kompletu.

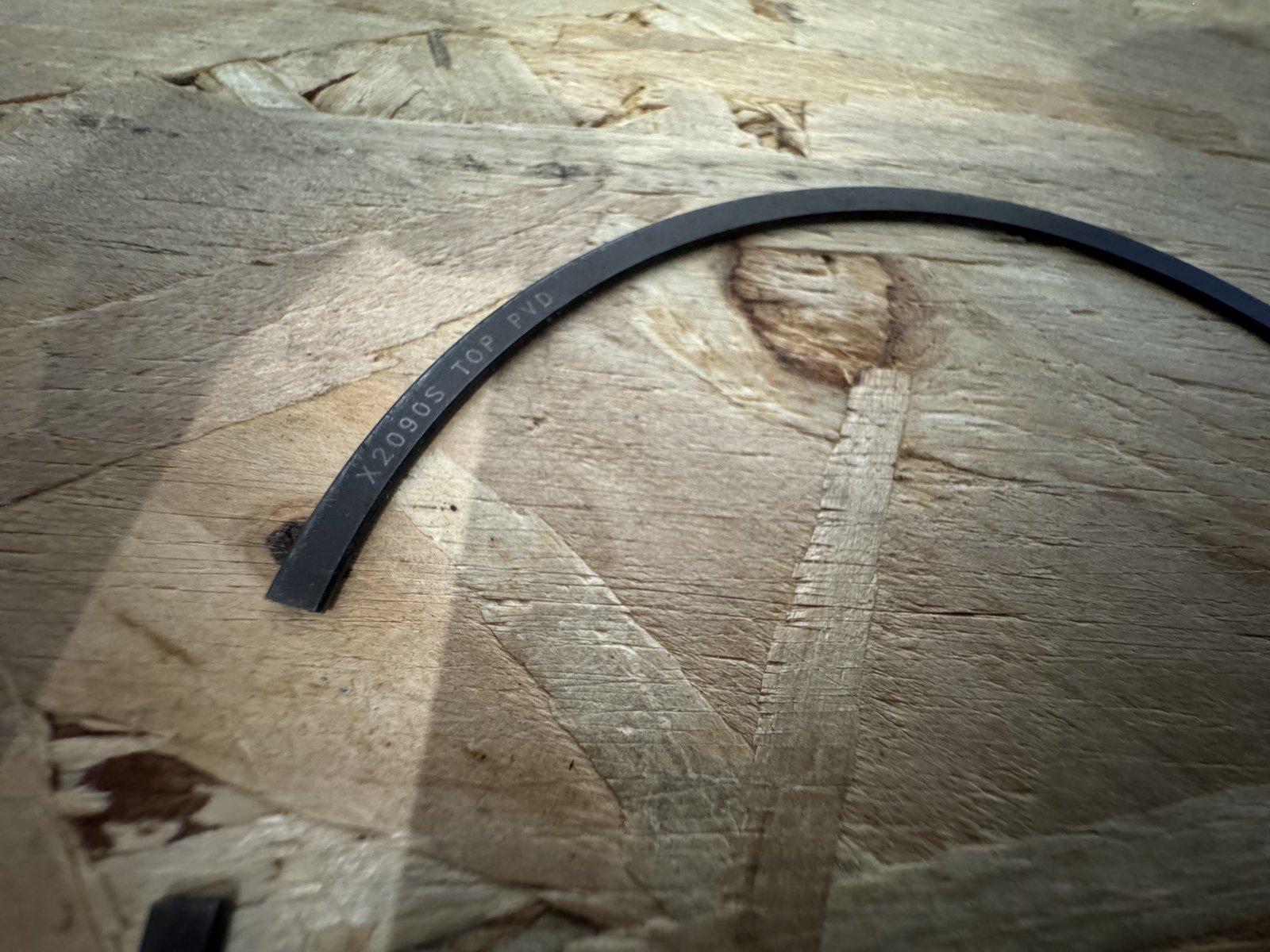

- Orientacja góra-dół. Kropka, napis TOP albo znacznik przy zamku idzie w stronę denka. Jeśli oznaczenia nie widzisz, obejrzyj przekrój pod światło: pierścień stożkowy albo z podcięciem sam pokaże, którą stroną pracuje.
- Delikatnie z rozchylaniem. Rozpieracz do pierścieni kosztuje kilkadziesiąt złotych i rozkłada siłę równomiernie. Rozciągane „na trzy śrubokręty” pierścienie stalowe odkształcają się trwale, a żeliwne po prostu pękają.
- Rozstawienie zamków. Zamki sąsiednich pierścieni nie mogą leżeć w jednej linii, bo tworzą jeden kanał dla spalin. Karta tłoka zwykle podaje rysunek. Reguła, gdy jej nie ma: nie ustawiaj żadnego zamka w osi sworznia tłokowego, a listki zgarniające przesuń o 120–180° względem zamka rozprężacza.
- Kontrola przed zamknięciem. W czterosuwie każdy pierścień ma się swobodnie obracać w rowku. W dwusuwie odwrotnie: nie może obrócić się ani o milimetr, a ściśnięty palcami ma schować się równo z zewnętrzną średnicą tłoka.
- Wprowadzenie tłoka. W czterosuwie potrzebna jest opaska (tulejka) montażowa. To inne narzędzie niż rozpieracz i inny moment roboty. Gładź i pierścienie naoliwione, tłok wciskany kciukami albo trzonkiem młotka, spokojnie. Jeśli stawia opór, coś nie siedzi. Wtedy się cofasz i sprawdzasz, a nie dobijasz.
- W dwusuwie odwrotnie: to cylinder nasuwa się na tłok, opaska nie jest potrzebna, pierścienie ściska się palcami przy fazie na dole cylindra. Warto poprosić kogoś o trzymanie korbowodu, żeby nic nie przekręciło się w połowie ruchu.
Docieranie, czyli ostatnie 10% roboty
Pierścień musi dopasować się do gładzi, a robi to w pierwszych kilkudziesięciu kilometrach albo motogodzinach. Nie chodzi o jazdę „na wolno” przez cały ten czas, wręcz przeciwnie. Potrzebne jest zmienne obciążenie, bo to właśnie nacisk gazów spalinowych dociska pierścień do gładzi i wygładza styk.
Co działa: cykle grzania i stygnięcia (kilka rozgrzań do temperatury pracy z pełnym wystudzeniem między nimi), zmienne obroty, przyspieszanie z częściowym otwarciem przepustnicy i hamowanie silnikiem. Czego unikać: długiej pracy na stałych obrotach, bardzo długiego biegu jałowego zaraz po odpaleniu, pełnego otwarcia na zimnym silniku.
W czterosuwie pierwsza wymiana oleju wypada wcześnie, zwykle po 300–500 km albo wg zaleceń producenta, i w tym oleju zobaczysz drobiny z docierania. To normalne.
Po dotarciu zrób pomiar kompresji, a jeszcze lepiej test szczelności (leak-down). Masz wtedy liczbę odniesienia na przyszłość, zamiast domysłów za dwa lata.
Praktyka warsztatowa: najczęstsze wpadki i mity
Najczęstszą wpadką, jaką widuję, jest założenie, że nowy komplet ma fabrycznie dobrą przerwę zamka. Nie ma. Ta sama seria pierścieni obsługuje pewien zakres średnic, więc przy Twoim konkretnym cylindrze przerwa może wypaść na dolnej granicy albo poniżej niej. Pięć minut ze szczelinomierzem, a przy okazji spokojna głowa.
Druga sprawa to reklamacje. Przez lata przewinęło się przez nas trochę zgłoszeń typu „pierścień pękł po pierwszym odpaleniu” i w dwusuwach niemal zawsze kończy się to na kołku ustalającym albo na cylindrze, który został tylko przetarty szczotką kulkową i nadal był owalny. Nie mam twardych statystyk, bo nie każdy klient chce potem wysyłać cylinder do oceny, ale proporcja jest na tyle wyraźna, że przy każdej takiej sprawie pytam najpierw o te dwie rzeczy.
I moja prywatna zasada, z którą część mechaników się nie zgadza: pierścienie wymieniam zawsze razem z tłokiem, nigdy osobno „bo jeszcze wyglądają dobrze”. Argument przeciwników jest sensowny: jeśli rowki są w tolerancji, a gładź zdrowa, sam komplet pierścieni potrafi przywrócić kompresję. Tyle że wtedy trzeba naprawdę zmierzyć rowki i naprawdę zmierzyć cylinder, a jeżeli to robisz, to zwykle i tak wychodzi, że tłok kwalifikuje się do wymiany.
Lista do sprawdzenia przed skręceniem silnika
- Cylinder zmierzony w trzech wysokościach i dwóch osiach, geometria w normie
- Gładź ohonowana lub odmatowiona metodą właściwą dla jej rodzaju, umyta na mokro do czystej szmatki
- Przerwa zamka każdego pierścienia zmierzona w cylindrze i mieszcząca się w karcie
- Luz boczny w rowkach zmierzony, rowki oczyszczone ze zwęgleń
- Rozprężacz pierścienia zgarniającego stykający się końcami, nie zachodzący
- Oznaczenia TOP skierowane do denka
- Zamki rozstawione wg rysunku, żaden nie w osi sworznia
- 4T: każdy pierścień obraca się swobodnie w rowku | 2T: żaden pierścień nie obraca się wcale
- Wszystko naoliwione, opaska montażowa pod ręką
Komplety dobrane do konkretnego tłoka i średnicy znajdziesz w dziale tłoki i pierścienie. Jeśli składasz silnik od zera, całą kolejność doboru części zbieram w przewodniku, jak dobrać tłok. A jeśli masz wątpliwość, czy dany komplet pasuje do Twojego cylindra, napisz do nas z modelem, rocznikiem i zmierzoną średnicą gładzi. To zawsze szybsze niż zwrot.
