Jak działa sprzęgło w motocyklu i dlaczego bez niego nie ruszysz z miejsca
Sprzęgło to rozłącznik między silnikiem a skrzynią biegów. Pozwala ruszyć z miejsca, mimo że silnik nigdy nie schodzi do zera obrotów, i pozwala zmienić bieg bez niszczenia trybów. W motocyklu jest to zwykle pakiet kilku tarcz ciernych i przekładek stalowych, pracujących w oleju i ściśniętych sprężynami. Ściśnięcie klamki odsuwa docisk, pakiet się rozluźnia i napęd znika.
Silnik nie umie stać w miejscu
Cały problem bierze się z tego, że silnik spalinowy nie działa od zera obrotów. Poniżej pewnej granicy po prostu gaśnie. Tymczasem motocykl na światłach stoi, a koło ma prędkość zerową. Gdyby wał korbowy był połączony z kołem na sztywno, mielibyśmy jeden z dwóch scenariuszy: albo silnik gaśnie przy każdym zatrzymaniu, albo motocykl nie może się zatrzymać.
Na rowerze tego kłopotu nie ma, bo nogi zatrzymują się razem z kołem i nic nie protestuje. Silnik protestuje. Potrzebny jest element, który potrafi tę parę rozłączyć, a potem połączyć z powrotem. I tu jest sedno, które umyka wielu początkującym: samo rozłączanie to najmniejsza sztuka. Prawdziwa robota sprzęgła polega na tym, że potrafi łączyć stopniowo. Bez tego ruszenie z miejsca kończyłoby się szarpnięciem i zgaszonym silnikiem.
Co siedzi za dekielkiem
Zazwyczaj po prawej stronie silnika, pod dekielkiem, siedzą dwa elementy, które w normalnej jeździe obracają się razem, ale należą do dwóch różnych światów. Pierwszy to kosz sprzęgłowy, napędzany od wału korbowego przez przekładnię pierwotną. Kosz kręci się zawsze, gdy silnik pracuje. Drugi to piasta, osadzona na wałku skrzyni biegów. Piasta kręci się wtedy, gdy jedzie motocykl.

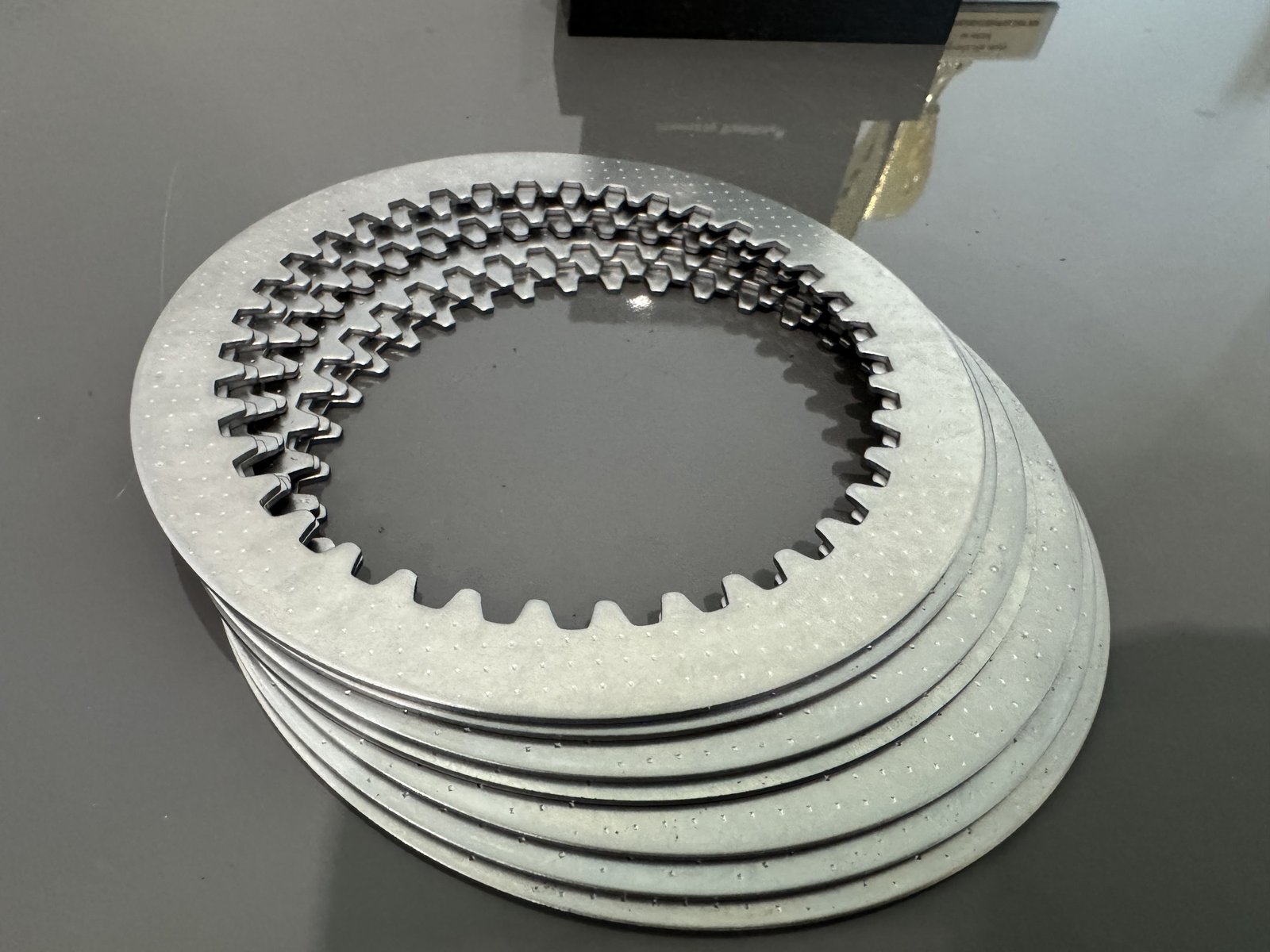

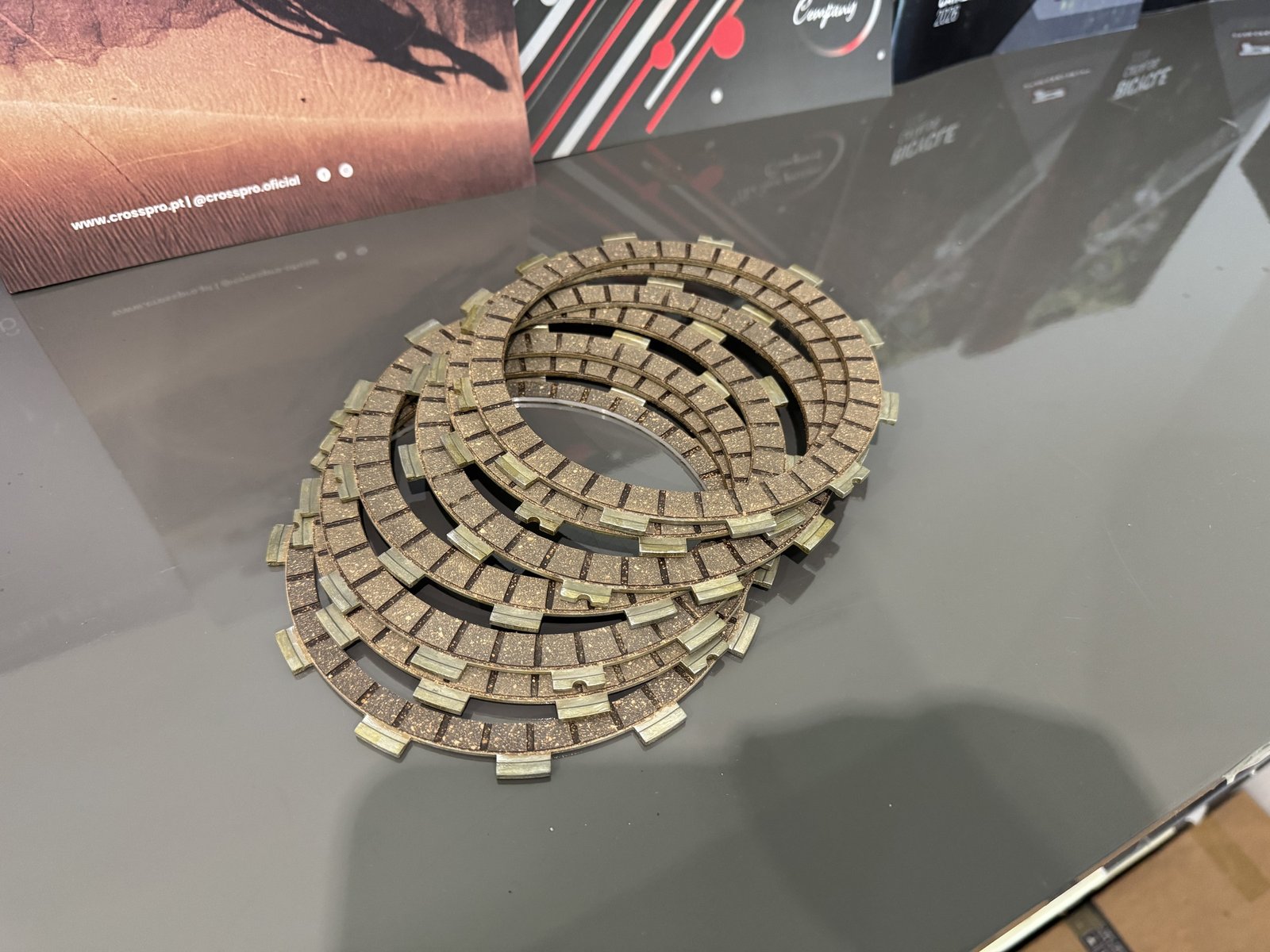

Między nimi leży pakiet płaskich krążków ułożonych naprzemiennie. Tarcze cierne mają zabieraki na zewnętrznym obwodzie i tymi zabierakami wchodzą w kosz, więc obracają się z silnikiem. Przekładki stalowe mają wypusty po wewnętrznej stronie otworu i tymi wypustami wchodzą w piastę, więc obracają się ze skrzynią. Popatrz na zdjęcie wyżej: te ząbki skierowane do środka to nie ozdoba, tylko cała tajemnica.
Kiedy pakiet jest ściśnięty, tarcia między krążkami jest tyle, że nic się względem siebie nie przesuwa. Silnik i skrzynia obracają się wtedy jak jeden element. Kiedy pakiet się rozluźnia, krążki mogą się mijać i moment przestaje płynąć. To wszystko. Reszta to szczegóły wykonania, które rozkładam na części pierwsze w osobnym tekście o budowie sprzęgła.
Dlaczego kilka cienkich tarcz zamiast jednej grubej
W samochodzie sprzęgło ma najczęściej jedną dużą tarczę i to wystarcza, bo między silnikiem a skrzynią jest miejsce na spory talerz. W motocyklu takiego miejsca nie ma. Silnik musi być wąski, żeby dało się nim składać w zakrętach i żeby kolana miały gdzie być.

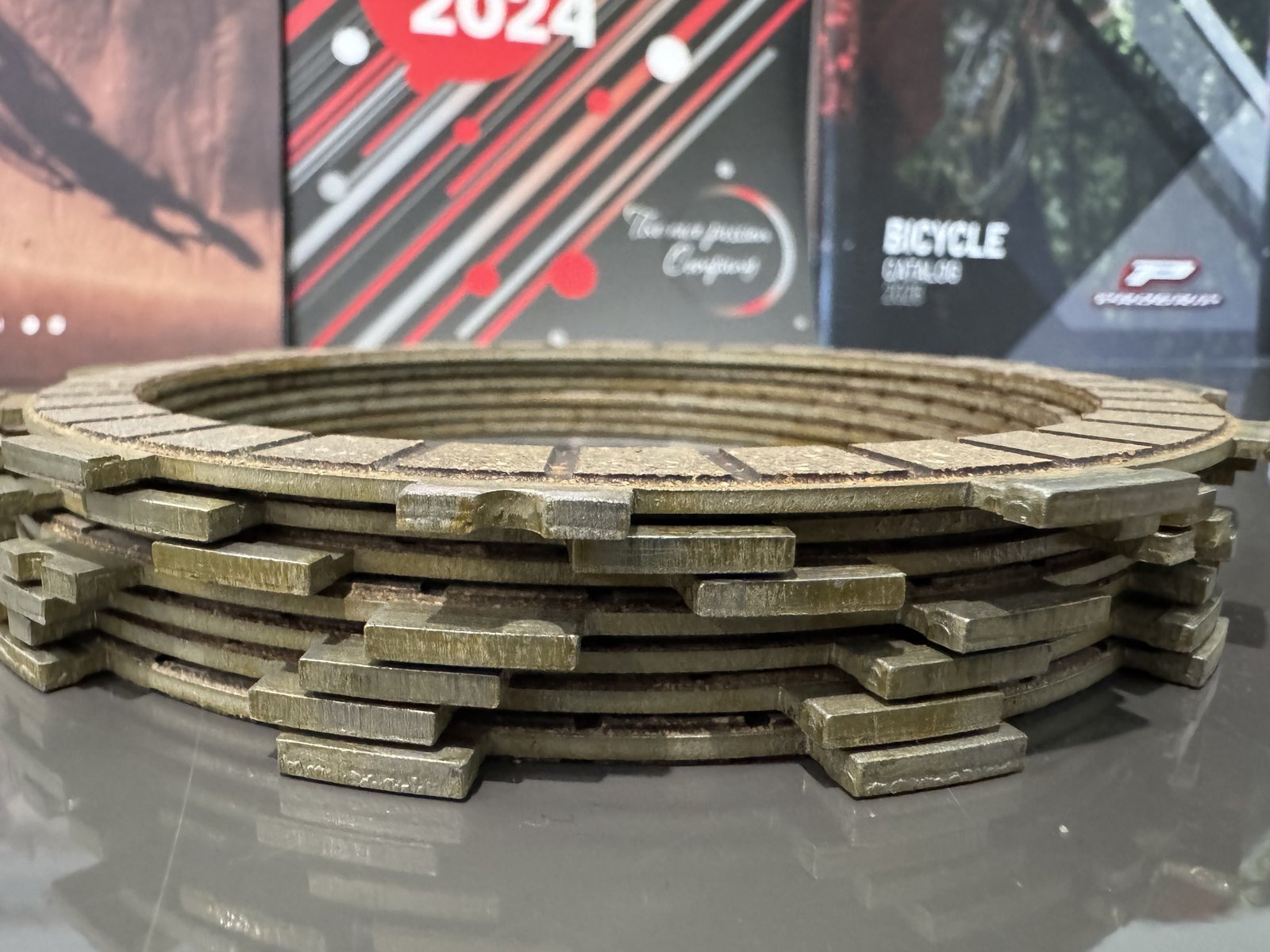

Rozwiązanie jest proste: skoro nie można pójść w średnicę, idzie się w warstwy. Tarcie zależy od siły docisku i od liczby par współpracujących powierzchni. Sześć albo osiem tarcz ciernych przełożonych stalowymi daje kilkanaście powierzchni tarcia upchniętych na małej średnicy. Efekt uboczny okazał się zaletą: mały pakiet ma niewielką bezwładność, więc reaguje szybko i pozwala na sprawne zmiany biegów.
Sprężyny, czyli jedyne, co trzyma to wszystko razem

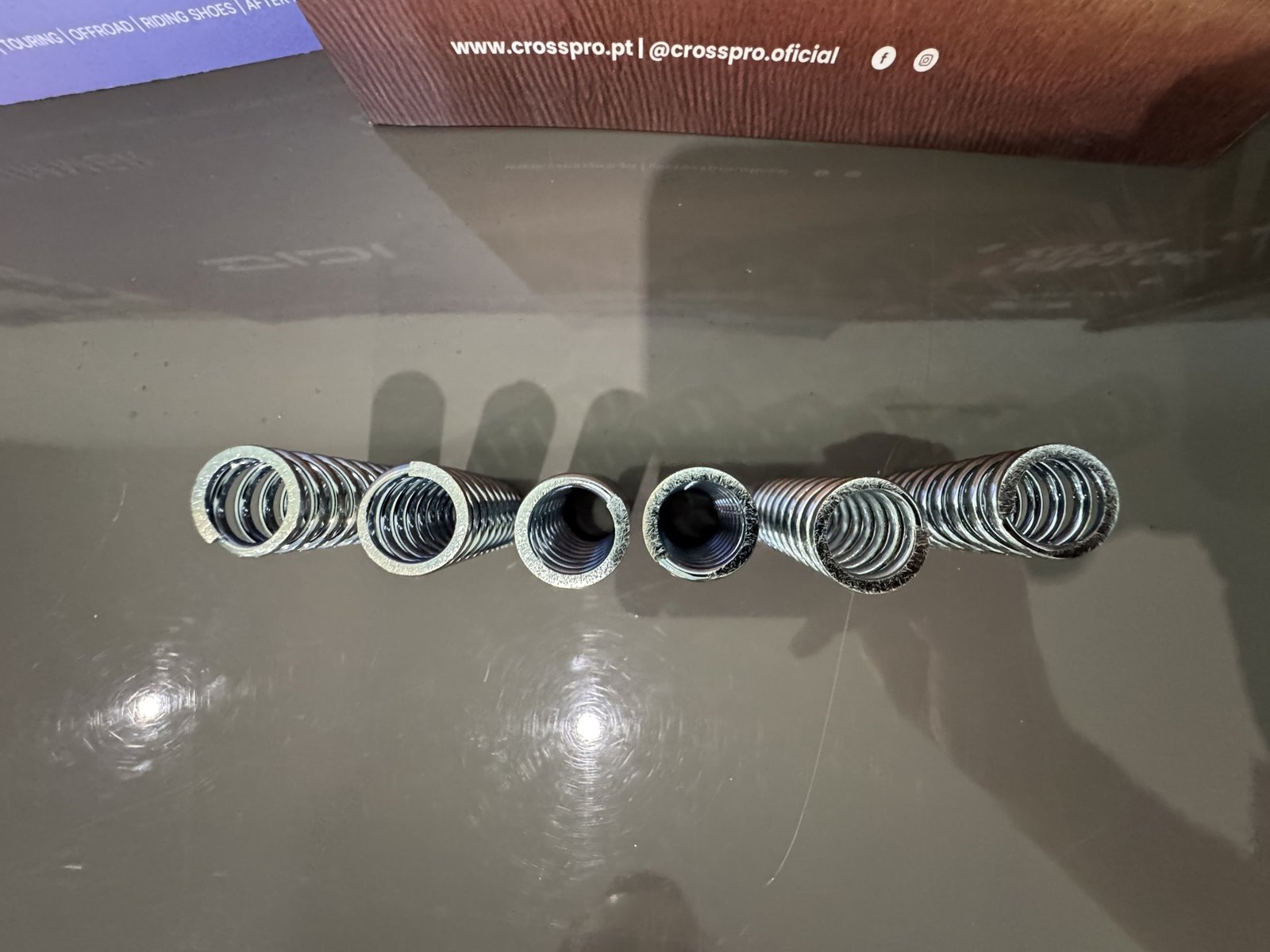

Sam pakiet nie przeniesie ani niutonometra. Ściska go docisk, czyli talerz przykręcony do piasty, a docisk jest dopychany przez zestaw sprężyn. To one, i tylko one, decydują o tym, ile momentu sprzęgło przeniesie, zanim zacznie się ślizgać.
Ściśnięcie klamki działa dokładnie odwrotnie: przez linkę albo hydraulikę odsuwasz docisk wbrew sprężynom. Dlatego przy wzmocnionych sprężynach klamka robi się twardsza, a po godzinie w korku lewa ręka o tym przypomina. I dlatego zmęczone sprężyny potrafią rozłożyć sprzęgło mimo idealnych tarcz: docisk spada, pakiet zaczyna puszczać pod obciążeniem, a właściciel kupuje komplet tarcz, który niczego nie naprawia. Rozwijam ten wątek w tekście o tym, po co w sprzęgle są sprężyny i kiedy je wymieniać.
Półsprzęgło, czyli chwila najcięższej pracy
Ruszanie z miejsca to moment, w którym sprzęgło celowo się ślizga. Silnik kręci się szybciej niż koło, a tarcze ocierają się o siebie z różnicą obrotów, stopniowo ją wyrównując. Ten kontrolowany poślizg zamienia się w ciepło, i to całkiem spore.
W sprzęgle mokrym ciepło odbiera olej, który opływa cały pakiet. Dzięki temu motocykl wybacza półsprzęgło na stromym podjeździe albo w korku. Wybacza, ale nie za darmo: właśnie te sytuacje zużywają okładziny najszybciej. Godzina jazdy w mieście robi sprzęgłu więcej złego niż trzy godziny na trasie. Czym różni się to od sprzęgła suchego, opisuję w porównaniu sprzęgieł mokrych i suchych.
Olej ma tu więcej do powiedzenia, niż się wydaje
Skoro pakiet pływa w oleju, to olej jest częścią układu ciernego, a nie tylko smarem. W motocyklu z mokrym sprzęgłem ten sam olej obsługuje silnik, skrzynię i sprzęgło naraz, więc nie może być zbyt śliski. Oleje samochodowe z dodatkami zmniejszającymi tarcie potrafią po jednej wymianie sprawić, że zdrowe sprzęgło zaczyna się ślizgać. Stąd na butelkach olejów motocyklowych oznaczenie JASO MA lub MA2, i stąd temat na osobny artykuł o oleju i mokrym sprzęgle.
Z życia sklepu: dlaczego wymiana samych tarcz to często za mało
Przez sklep przechodzi sporo kompletów tarcz ciernych i powtarza się przy nich jeden schemat. Klient zamawia same tarcze, bo to najbardziej oczywista część, montuje je, a po dwóch tygodniach wraca z pytaniem, dlaczego nadal się ślizga. W rozmowie zwykle wychodzi jedna z dwóch rzeczy: albo sprężyny zostały stare, albo w silniku jest olej bez odpowiedniego oznaczenia. Sam pakiet tarcz w takiej sytuacji nie miał szans niczego naprawić.
Drugi powtarzalny wątek to zamawianie w ciemno, po samej nazwie modelu. Ta sama nazwa potrafi przez lata produkcji obsłużyć dwa różne pakiety, z inną liczbą tarcz. Numer katalogowy albo rocznik załatwia sprawę w trzydzieści sekund, a oszczędza tydzień wymiany paczki. Komplety tarcz, przekładek i sprężyn zebraliśmy w kategorii Sprzęgła i Tarcze Sprzęgła, gdzie widać, ile elementów wchodzi w konkretny zestaw.
Sprzęgło w pigułce – jak to wszystko ze sobą gra
Sprzęgło jest tłumaczem między silnikiem, który musi się kręcić, a kołem, które czasem musi stać. Robi to pakietem tarcz ciernych i przekładek stalowych, dociśniętych sprężynami i chłodzonych olejem. Kiedy sprzęgło zaczyna się ślizgać, szarpać albo nie rozłączać, wina zwykle leży po stronie jednego z trzech elementów tej układanki: okładzin, sprężyn albo oleju. Jak rozpoznać, który z nich zawiódł, opisuję w tekście o objawach zużytego sprzęgła, a jak dobrać części do konkretnego motocykla, w poradniku doboru tarcz sprzęgłowych.
