Opis produktu
Korbowód kompletny - zestaw naprawczy przeznaczony do układu korbowo-tłokowego silników dwusuwowych. Jego zadaniem jest przeniesienie siły generowanej przez tłok na wał korbowy, co umożliwia jego ruch obrotowy.
- Materiał: kuta i wzmacniana cieplnie stal stopowa dla zwiększenia wytrzymałości.
- Powierzchnia korbowodu poddana procesowi śrutowania w celu redukcji naprężeń i zwiększenia żywotności.

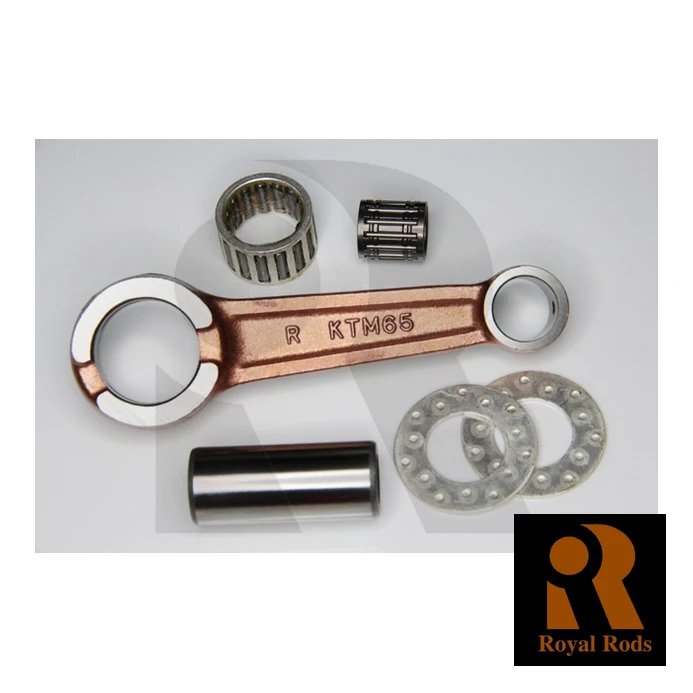

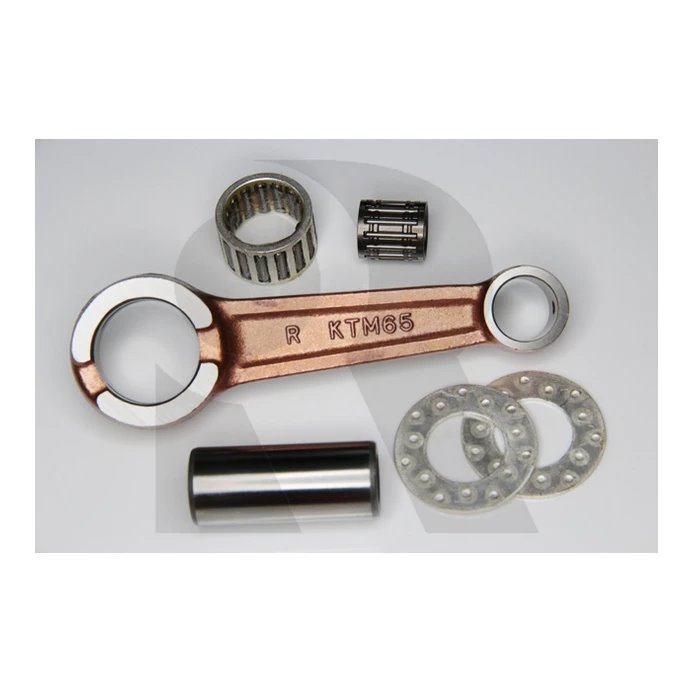

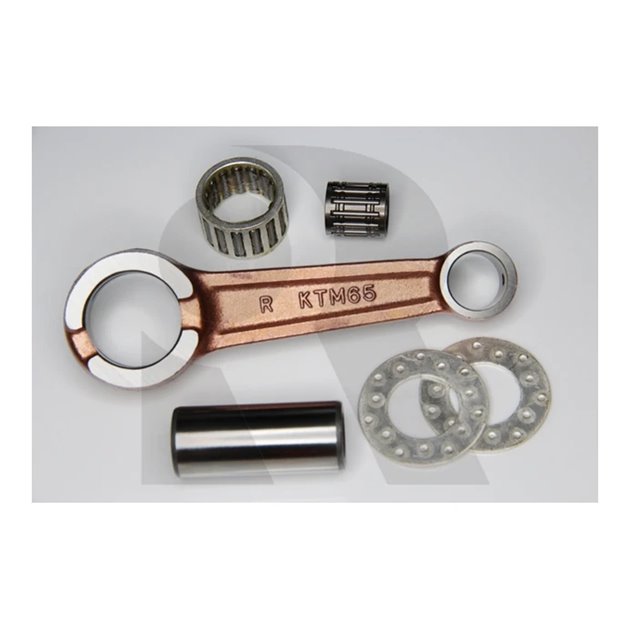

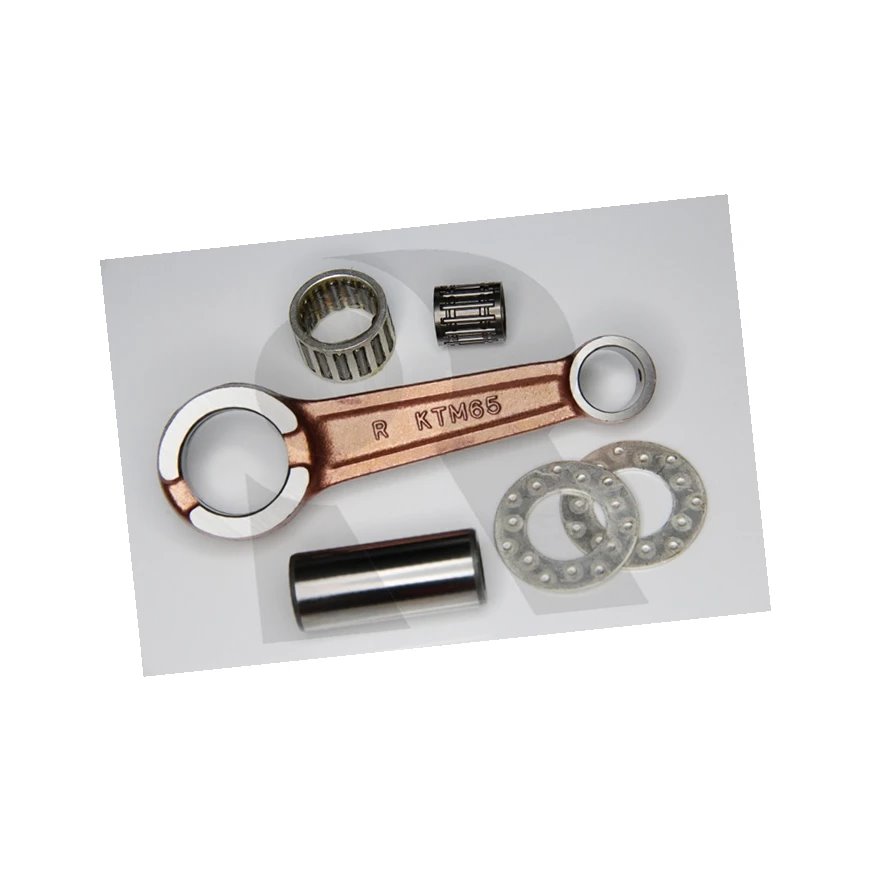

- Zestaw zawiera: korbowód, sworzeń wału korbowego, łożysko igiełkowe stopy korbowodu oraz podkładki oporowe.
Specyfikacja techniczna
| Nr katalogowy | Model | A | B | C | D | E |
|---|---|---|---|---|---|---|
| RM-6203 | KTM60SX(97-99)/ KTM65SX(00-02) | 24 | 15 | 88 | 14.9 | 12.9 |
Parametry dodatkowe:
- Pin Ø 18 × 56 Washer Ø 33.4 × 18.2 x 1.0
- Big End Bearing 18 x 24 x 14.7
- Small End Bearing 12 x 15 x 16.3
Wymiary podane w milimetrach (mm).
Sprawdź, do jakich pojazdów pasuje ta część: lista opracowana w oparciu o oficjalne katalogi i numery części. Dokładamy najwyższej staranności, by informacje były rzetelne!
KTM
- SX 60 | 60cc | 1998–1999
- SX 65 | 65cc | 2000–2002
Warunki: gwarancji producenta, reklamacji, odstąpienia od umowy / instrukcja obsługi
GWARANCJA PRODUCENTA I WARUNKI REKLAMACJI
👉TUTAJ znajdziesz szczegóły gwarancji udzielonej przez producenta oraz warunki reklamacji.INSTRUKCJA OBSŁUGI
ZWROT / ODSTĄPIENIE OD UMOWY.
- Termin na zgłoszenie odstąpienia od umowy to 30 dni liczone od odebrania przesyłki.
- Nie przymujemy zwrotu, jeśli nadasz przesyłkę za pobraniem.
- Zwrot należy odesłąć na swój koszt.
- Otrzymujesz gratis? – w przypadku zwrotu towaru odeślij go również do nas.
Dane producenta, bezpieczeństwo i zgodność produktu
Pełna nazwa producenta: Royal Formosa Tiger Industrial Co., Ltd.
Adres producenta:
No. 8, Zhongxiao St. Wuqi Dist
43550 Taichung City
Tajwan
Adres email: info@royalrods.com.tw
Pełna nazwa pełnomocnika: OLEK MOTOCYKLE SP. Z O.O. SP. K.
Adres pełnomocnika:
UL. RELAKSOWA 20,
43-300 BIELSKO-BIAŁA
Polska
Adres email: BOK@OLEKMOTOCYKLE.PL
ROYAL RODS KORBOWÓD KTM SX 60 (SX60) 1997-1999, SX 65 (SX65) 2000-2002 kod ean 4711720140711Potencjalne zagrożenia
- Ryzyko katastrofalnej awarii silnika: Pęknięcie korbowodu lub uszkodzenie łożysk wału przy wysokich obrotach prowadzi do natychmiastowego zniszczenia bloku silnika (tzw. "wyjście korbowodu bokiem"). Taka awaria skutkuje nagłym zablokowaniem układu napędowego i tylnego koła, co stanowi krytyczne zagrożenie dla życia kierowcy.
- Utrata kontroli w wyniku wibracji: Niewyważony wał korbowy lub zużyte łożyska generują nadmierne wibracje, które mogą prowadzić do odkręcania się elementów mocujących osprzęt, pękania ramy oraz drętwienia dłoni kierowcy, co drastycznie obniża precyzję prowadzenia.
- Zagrożenia związane z niewłaściwym użytkowaniem: Montaż wału bez uprzedniego sprawdzenia bicia osiowego lub stosowanie łożysk o niewłaściwym luzie (np. C3 zamiast standardowych w miejscach tego wymagających) prowadzi do zatarcia silnika w bardzo krótkim czasie od uruchomienia.
- Wymiana wału korbowego lub korbowodu to jedna z najbardziej zaawansowanych napraw. Musi być wykonywana w sterylnych warunkach przez wykwalifikowanego mechanika. Najmniejsze zanieczyszczenie (opiłek, piasek) wewnątrz łożysk wału doprowadzi do ich natychmiastowego zniszczenia.
- Podczas montażu należy bezwzględnie stosować nowe uszczelniacze wału (simmeringi) oraz nowe śruby korbowodów, jeśli producent przewiduje ich jednorazowe użycie. Śruby muszą być dokręcone kluczem dynamometrycznym zgodnie z precyzyjną specyfikacją producenta.
- Przed zamknięciem karterów należy sprawdzić osiowość wału i poprawność osadzenia łożysk. Zabrania się używania młotka bezpośrednio na czopach wału – wszelkie osadzanie powinno odbywać się metodą termiczną (różnica temperatur) lub przy użyciu specjalistycznych pras.
