Opis produktu
Korbowód Royal Rods RM-6206 - kompletny zestaw korbowodu przeznaczony do wału korbowego w silnikach dwusuwowych. Stanowi kluczowy element układu korbowo-tłokowego, odpowiadający za przeniesienie siły z tłoka na wał korbowy.
- Rozstaw między osiami czopów (A): 125 mm
- Średnica wewnętrzna główki korbowodu (C): 19 mm (dla łożyska 15x19x20)
- Średnica wewnętrzna stopy korbowodu (B): 28 mm (dla łożyska 22x28x16)

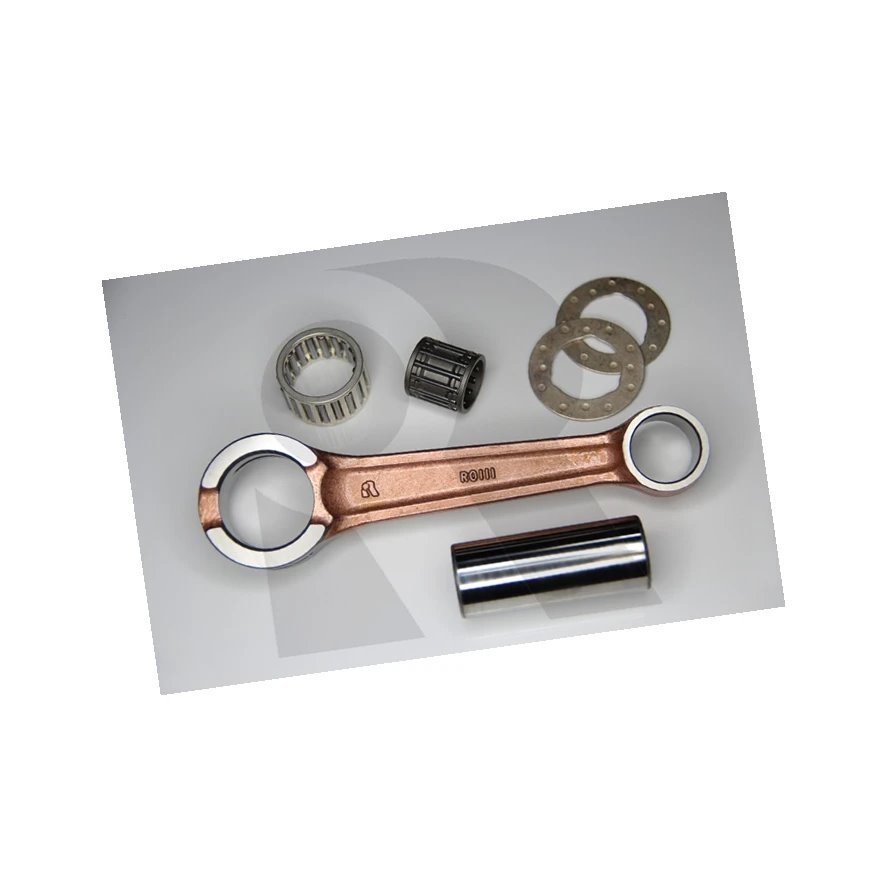

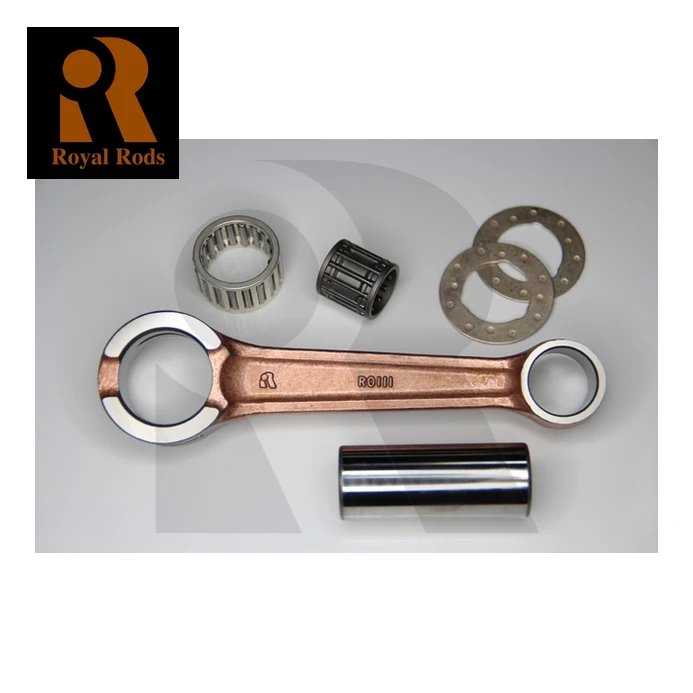

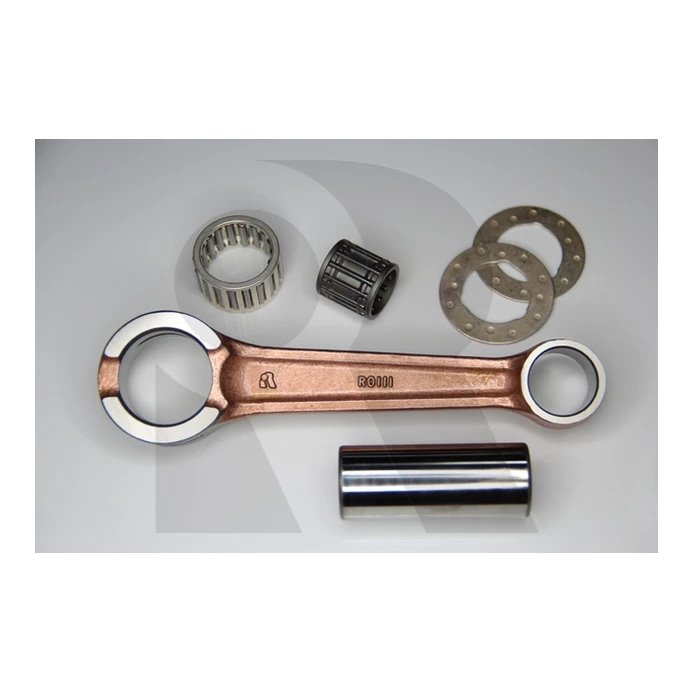

- W skład zestawu wchodzi: korbowód, sworzeń, łożysko igiełkowe stopy i główki korbowodu oraz podkładki oporowe.
Specyfikacja techniczna
| Nr katalogowy | Model | A | B | C | D | E |
|---|---|---|---|---|---|---|
| RM-6206 | KTM200EXC(98-16)/ 200SX(03-05) | 28 | 20 | 118 | 16 | 16 |
Parametry dodatkowe:
- Pin Ø 22 × 55 Washer Ø 22.2 × 37 x 1.0
- Big End Bearing 22 x 28 x 15.8
- Small End Bearing 16 x 20 x 19.8
Wymiary podane w milimetrach (mm).
Sprawdź, do jakich pojazdów pasuje ta część: lista opracowana w oparciu o oficjalne katalogi i numery części. Dokładamy najwyższej staranności, by informacje były rzetelne!
KTM
- EXC 200 2T | 200cc | 1998–2016
- SX 200 2T | 200cc | 2003–2004, 2013
Warunki: gwarancji producenta, reklamacji, odstąpienia od umowy / instrukcja obsługi
GWARANCJA PRODUCENTA I WARUNKI REKLAMACJI
👉TUTAJ znajdziesz szczegóły gwarancji udzielonej przez producenta oraz warunki reklamacji.INSTRUKCJA OBSŁUGI
ZWROT / ODSTĄPIENIE OD UMOWY.
- Termin na zgłoszenie odstąpienia od umowy to 30 dni liczone od odebrania przesyłki.
- Nie przymujemy zwrotu, jeśli nadasz przesyłkę za pobraniem.
- Zwrot należy odesłąć na swój koszt.
- Otrzymujesz gratis? – w przypadku zwrotu towaru odeślij go również do nas.
Dane producenta, bezpieczeństwo i zgodność produktu
Pełna nazwa producenta: Royal Formosa Tiger Industrial Co., Ltd.
Adres producenta:
No. 8, Zhongxiao St. Wuqi Dist
43550 Taichung City
Tajwan
Adres email: info@royalrods.com.tw
Pełna nazwa pełnomocnika: OLEK MOTOCYKLE SP. Z O.O. SP. K.
Adres pełnomocnika:
UL. RELAKSOWA 20,
43-300 BIELSKO-BIAŁA
Polska
Adres email: BOK@OLEKMOTOCYKLE.PL
ROYAL RODS KORBOWÓD KTM 200 (SX200) 1998-2016, EXC 200 (EXC200) 1998-2016 kod ean 4711720140742Potencjalne zagrożenia
- Ryzyko katastrofalnej awarii silnika: Pęknięcie korbowodu lub uszkodzenie łożysk wału przy wysokich obrotach prowadzi do natychmiastowego zniszczenia bloku silnika (tzw. "wyjście korbowodu bokiem"). Taka awaria skutkuje nagłym zablokowaniem układu napędowego i tylnego koła, co stanowi krytyczne zagrożenie dla życia kierowcy.
- Utrata kontroli w wyniku wibracji: Niewyważony wał korbowy lub zużyte łożyska generują nadmierne wibracje, które mogą prowadzić do odkręcania się elementów mocujących osprzęt, pękania ramy oraz drętwienia dłoni kierowcy, co drastycznie obniża precyzję prowadzenia.
- Zagrożenia związane z niewłaściwym użytkowaniem: Montaż wału bez uprzedniego sprawdzenia bicia osiowego lub stosowanie łożysk o niewłaściwym luzie (np. C3 zamiast standardowych w miejscach tego wymagających) prowadzi do zatarcia silnika w bardzo krótkim czasie od uruchomienia.
- Wymiana wału korbowego lub korbowodu to jedna z najbardziej zaawansowanych napraw. Musi być wykonywana w sterylnych warunkach przez wykwalifikowanego mechanika. Najmniejsze zanieczyszczenie (opiłek, piasek) wewnątrz łożysk wału doprowadzi do ich natychmiastowego zniszczenia.
- Podczas montażu należy bezwzględnie stosować nowe uszczelniacze wału (simmeringi) oraz nowe śruby korbowodów, jeśli producent przewiduje ich jednorazowe użycie. Śruby muszą być dokręcone kluczem dynamometrycznym zgodnie z precyzyjną specyfikacją producenta.
- Przed zamknięciem karterów należy sprawdzić osiowość wału i poprawność osadzenia łożysk. Zabrania się używania młotka bezpośrednio na czopach wału – wszelkie osadzanie powinno odbywać się metodą termiczną (różnica temperatur) lub przy użyciu specjalistycznych pras.
