Opis produktu
Zestaw korbowodowy - kompletny zestaw naprawczy przeznaczony do wału korbowego w silnikach dwusuwowych. Jego zadaniem jest przenoszenie siły generowanej w procesie spalania z tłoka na wał korbowy, zamieniając ruch posuwisto-zwrotny na ruch obrotowy.
- Korbowód wykonany z kutej stali, poddany obróbce cieplnej i śrutowaniu w celu zwiększenia wytrzymałości zmęczeniowej.

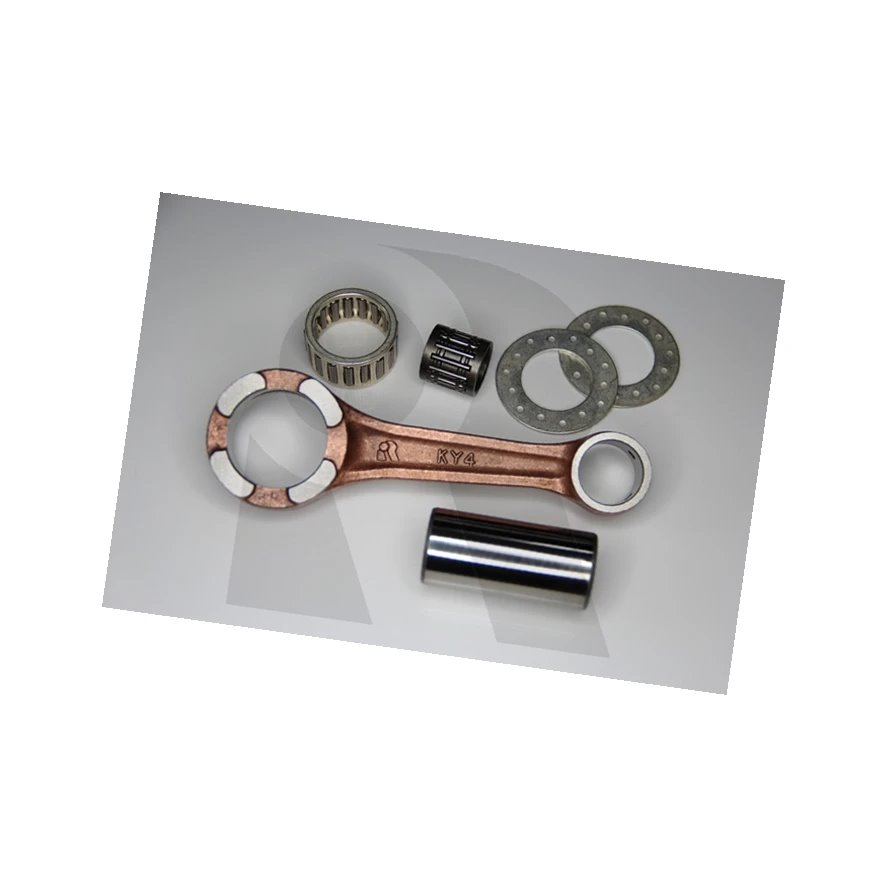

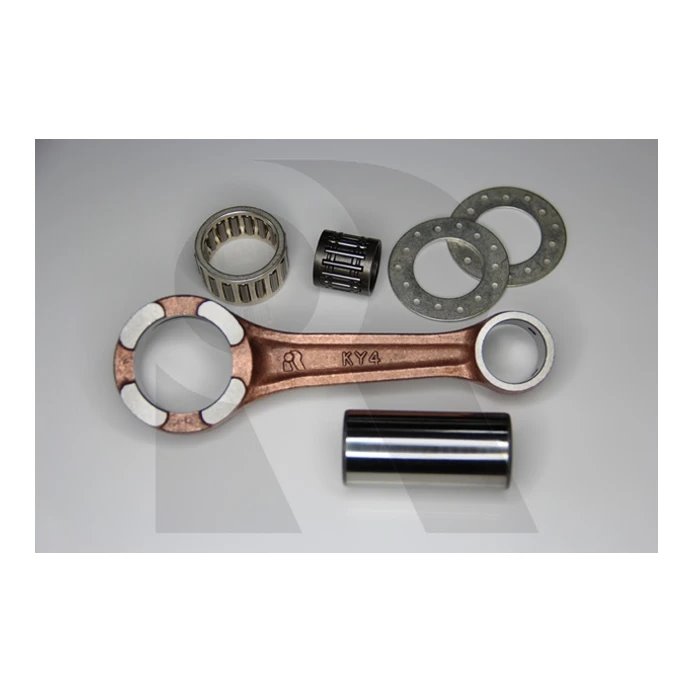

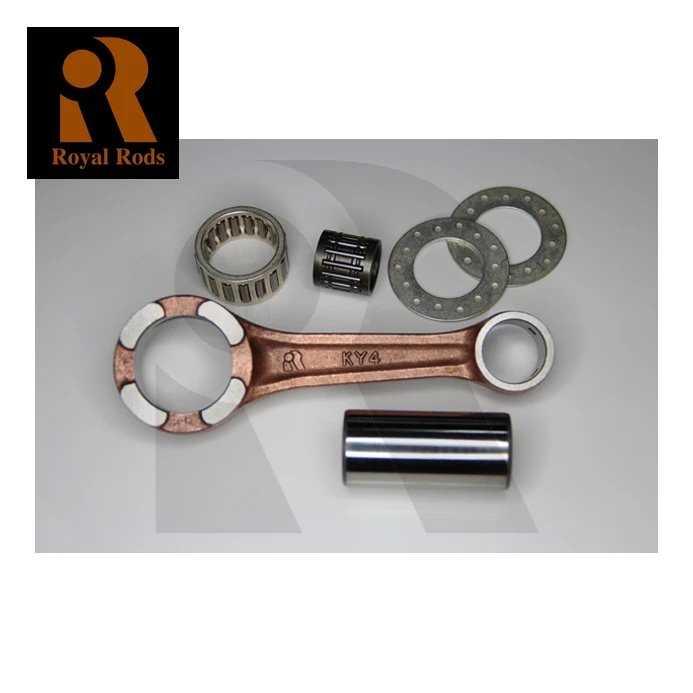

- W skład zestawu wchodzi: korbowód, sworzeń wału, łożysko igiełkowe stopy i główki korbowodu oraz podkładki oporowe.
- Elementy wyprodukowane z zachowaniem wysokiej precyzji wymiarowej, zgodnej ze specyfikacją części oryginalnej (OEM).
- Konstrukcja z otworami smarującymi zapewniającymi prawidłowe rozprowadzanie oleju do łożysk.
Specyfikacja techniczna
| Nr katalogowy | Model | A | B | C | D | E |
|---|---|---|---|---|---|---|
| RO-8203 | NSR125 | 31 | 20 | 104 | 16 | 16 |
Parametry dodatkowe:
- Pin Ø 24 × 51 Washer Ø 24.2 × 42 × 1.0
- Big End Bearing 24 x 31 x 15.8
- Small End Bearing 16 x 20 x 19.5
Wymiary podane w milimetrach (mm).
Sprawdź, do jakich pojazdów pasuje ta część: lista opracowana w oparciu o oficjalne katalogi i numery części. Dokładamy najwyższej staranności, by informacje były rzetelne!
Honda
- CRM 125 R | 125cc | 1990–1999
- NSR 125 F | 125cc | 1988–1993
- NSR 125 R | 125cc | 1988–2003
Warunki: gwarancji producenta, reklamacji, odstąpienia od umowy / instrukcja obsługi
GWARANCJA PRODUCENTA I WARUNKI REKLAMACJI
👉TUTAJ znajdziesz szczegóły gwarancji udzielonej przez producenta oraz warunki reklamacji.INSTRUKCJA OBSŁUGI
ZWROT / ODSTĄPIENIE OD UMOWY.
- Termin na zgłoszenie odstąpienia od umowy to 30 dni liczone od odebrania przesyłki.
- Nie przymujemy zwrotu, jeśli nadasz przesyłkę za pobraniem.
- Zwrot należy odesłąć na swój koszt.
- Otrzymujesz gratis? – w przypadku zwrotu towaru odeślij go również do nas.
Dane producenta, bezpieczeństwo i zgodność produktu
Pełna nazwa producenta: Royal Formosa Tiger Industrial Co., Ltd.
Adres producenta:
No. 8, Zhongxiao St. Wuqi Dist
43550 Taichung City
Tajwan
Adres email: info@royalrods.com.tw
Pełna nazwa pełnomocnika: OLEK MOTOCYKLE SP. Z O.O. SP. K.
Adres pełnomocnika:
UL. RELAKSOWA 20,
43-300 BIELSKO-BIAŁA
Polska
Adres email: BOK@OLEKMOTOCYKLE.PL
ROYAL RODS KORBOWÓD HONDA NSR 125 1988-2002, CRM 125 1990-1999 kod ean 4711720140124Potencjalne zagrożenia
- Ryzyko katastrofalnej awarii silnika: Pęknięcie korbowodu lub uszkodzenie łożysk wału przy wysokich obrotach prowadzi do natychmiastowego zniszczenia bloku silnika (tzw. "wyjście korbowodu bokiem"). Taka awaria skutkuje nagłym zablokowaniem układu napędowego i tylnego koła, co stanowi krytyczne zagrożenie dla życia kierowcy.
- Utrata kontroli w wyniku wibracji: Niewyważony wał korbowy lub zużyte łożyska generują nadmierne wibracje, które mogą prowadzić do odkręcania się elementów mocujących osprzęt, pękania ramy oraz drętwienia dłoni kierowcy, co drastycznie obniża precyzję prowadzenia.
- Zagrożenia związane z niewłaściwym użytkowaniem: Montaż wału bez uprzedniego sprawdzenia bicia osiowego lub stosowanie łożysk o niewłaściwym luzie (np. C3 zamiast standardowych w miejscach tego wymagających) prowadzi do zatarcia silnika w bardzo krótkim czasie od uruchomienia.
- Wymiana wału korbowego lub korbowodu to jedna z najbardziej zaawansowanych napraw. Musi być wykonywana w sterylnych warunkach przez wykwalifikowanego mechanika. Najmniejsze zanieczyszczenie (opiłek, piasek) wewnątrz łożysk wału doprowadzi do ich natychmiastowego zniszczenia.
- Podczas montażu należy bezwzględnie stosować nowe uszczelniacze wału (simmeringi) oraz nowe śruby korbowodów, jeśli producent przewiduje ich jednorazowe użycie. Śruby muszą być dokręcone kluczem dynamometrycznym zgodnie z precyzyjną specyfikacją producenta.
- Przed zamknięciem karterów należy sprawdzić osiowość wału i poprawność osadzenia łożysk. Zabrania się używania młotka bezpośrednio na czopach wału – wszelkie osadzanie powinno odbywać się metodą termiczną (różnica temperatur) lub przy użyciu specjalistycznych pras.
